Nel frenetico mondo della produzione di elettronica, dove sono essenziali progetti compatti, strutture leggere e prestazioni superioriPCB flessibili rigidisono emersi come una delle soluzioni più innovative. Combinando la durata delle schede rigide con la versatilità dei circuiti flessibili, i PCB flessibili rigidi stanno rimodellando il modo in cui gli ingegneri progettano tutto, dall'elettronica di consumo ai sistemi aerospaziali. In questo articolo, ci immergeremo in profondità in ciò che sono rigidi PCB flessibili, come funzionano, perché stanno diventando sempre più popolari e come i loro parametri unici li rendono la scelta ottimale per applicazioni ad alta richiesta.

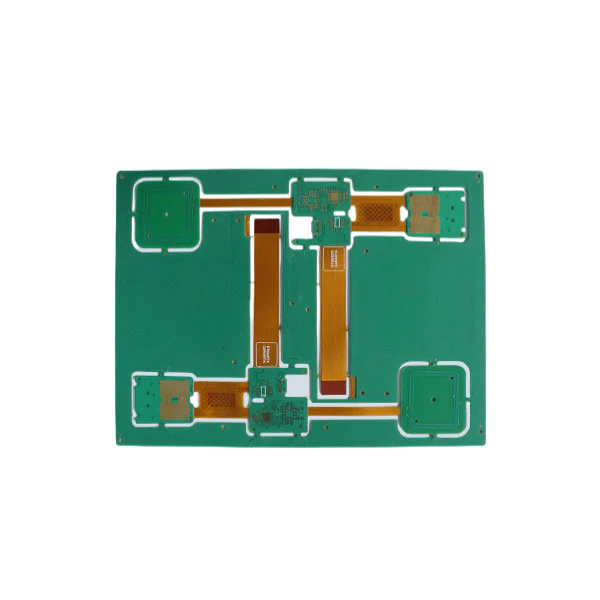

Un PCB Flex rigido è un circuito stampato ibrido che integra sia substrati rigidi che flessibili in un unico design senza soluzione di continuità. A differenza dei tradizionali PCB rigidi, che sono interamente rigidi di materiali FR4 o simili o circuiti puramente flessibili che utilizzano pellicole in poliimide, i PCB flessibili rigidi combinano entrambe le tecnologie per massimizzare le prestazioni e la libertà di progettazione.

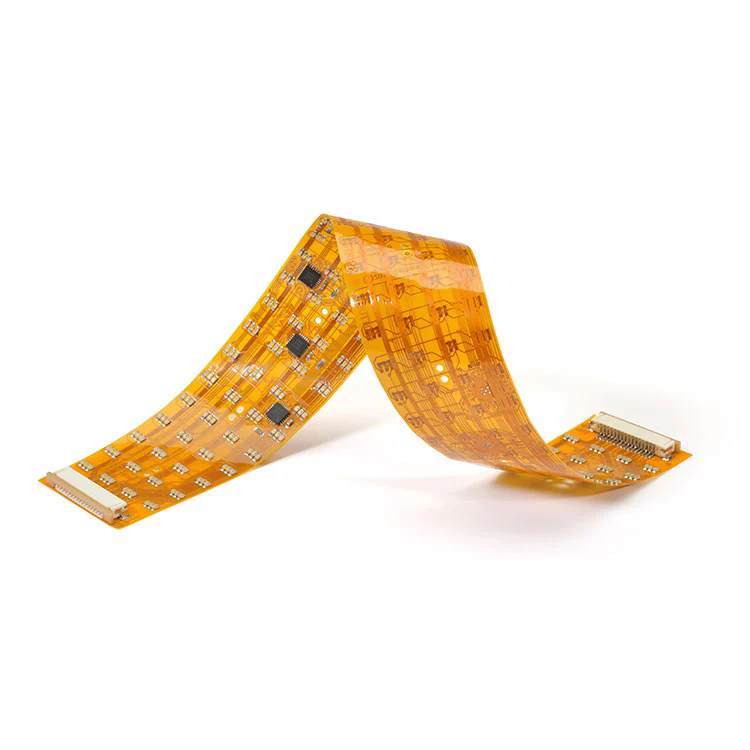

Nel suo centro, la sezione rigida supporta i componenti che richiedono stabilità meccanica, come connettori, microcontrollori o circuiti integrati, mentre la sezione flessibile consente alla scheda di piegarsi, piegare o ruotare per adattarsi a contenitori compatti. Ciò rende i PCB flessibili rigidi ideali per applicazioni in cui lo spazio è limitato ma un'alta affidabilità è cruciale.
Integrità del segnale: interconnessioni più brevi tra strati rigidi e flessibili minimizzano la perdita del segnale e migliorano la trasmissione di dati ad alta velocità.
Versatilità meccanica: la sezione flessibile consente la piegatura, che riduce le dimensioni complessive del dispositivo ed elimina il cablaggio voluminoso.
Miglioramento dell'affidabilità: l'integrazione di parti flessibili e rigide in un singolo PCB riduce al minimo i giunti e i connettori di saldatura, che sono punti comuni di guasto.
Questa miscela di prestazioni e flessibilità del design ha reso i PCB flessibili rigidi sempre più vitali in settori come dispositivi medici, elettronica militare, sistemi automobilistici e gadget di consumo.
I produttori di elettronica spesso affrontano una decisione critica quando selezionano i tipi di PCB: dovrebbero utilizzare un PCB rigido tradizionale, un PCB flessibile o un PCB flessibile rigido? Ecco i motivi principali per cui i PCB flessibili rigidi stanno diventando la scelta preferita per i progetti avanzati.
| Caratteristica | PCB rigido | PCB flessibile | PCB flessibile rigido |
|---|---|---|---|
| Utilizzo dello spazio | Limitato | Eccellente | Eccellente |
| Durata meccanica | Alto | Moderare | Alto |
| Flessibilità di progettazione | Basso | Alto | Alto |
| Integrità del segnale | Moderare | Moderare | Eccellente |
| Complessità dell'assembly | Alto (più connettori) | Alto | Basso |
| Affidabilità | Bene | Moderare | Eccellente |
I PCB flessibili rigidi offrono il meglio di entrambi i mondi combinando la robustezza dei PCB rigidi con l'adattabilità dei circuiti flessibili. Questo si traduce in:
Design compatti: essenziali per smartphone, dispositivi indossabili e dispositivi IoT.
Peso ridotto: critico per applicazioni aerospaziali, droni e automobili.
Meno punti di connessione: riduce i potenziali punti di fallimento e migliora la durata della durata del prodotto.
Prestazioni avanzate: mantiene una trasmissione del segnale superiore anche in applicazioni ad alta frequenza.
Dispositivi medici: pacemaker, sistemi di imaging e strumenti chirurgici.
Aerospaziale e difesa: avionici, sistemi radar ed elettronica di livello militare.
Automotive: sistemi avanzati di assistenza ai conducenti (ADA), sistemi di infotainment e gestione delle batterie EV.
Elettronica di consumo: smartphone, tablet, telecamere e console di gioco.
Abilitando la miniaturizzazione mantenendo l'integrità strutturale, i PCB flessibili rigidi sono diventati un componente indispensabile nei dispositivi elettronici di prossima generazione.
Quando si seleziona un fornitore di PCB Flex rigido, è cruciale comprendere i parametri tecnici. La produzione di alta qualità garantisce una durata, prestazioni e conformità con severi standard del settore. Di seguito è riportato un riepilogo delle specifiche chiave del prodotto che definiscono un PCB flessibile rigido superiore:
| Parametro | Specifiche |
|---|---|
| Materiale | FR4, Polyimide, PET |
| Conta dei strati | 2-20+ strati |
| Spessore del rame | 0,5 once a 4 once |
| Min. Larghezza/spaziatura della linea | 0,075 mm / 0,075 mm |
| Dimensione del foro | Min. 0,1 mm |
| Flex Bend Raggio | A partire da 0,5 mm |
| Finitura superficiale | Enig, hasl, osp, argento immersione, placcatura d'oro |
| Temperatura operativa | -40 ° C a +150 ° C. |
| Controllo dell'impedenza | ± 10% |
| Certificazioni | ROHS, UL, ISO9001, IPC-6013 |
Queste specifiche assicurano che il PCB mantenga elevate prestazioni elettriche e resiste a condizioni ambientali difficili. I produttori specializzati in PCB flessibili rigidi impiegano tecniche avanzate di fabbricazione come perforazione laser, routing di impedenza controllata e ispezione ottica automatizzata per garantire precisione e affidabilità.
Scegliere il produttore giusto è altrettanto critico quanto la selezione del design del PCB corretto. Ecco una lista di controllo per aiutarti a valutare un fornitore di PCB flessibile rigido affidabile:
Competenza ingegneristica: assicurarsi che il produttore abbia esperienza nella gestione di progetti di PCB Flex rigidi complessi.
Qualità del materiale: utilizzare solo FR4 di alta qualità e poliimide per garantire la durata e la flessibilità.
Assicurazione della qualità: cerca protocolli di test rigorosi, tra cui AOI, test di impedenza e stress test termici.
Opzioni di personalizzazione: scegli un fornitore che offre soluzioni su misura per i requisiti specifici dell'applicazione.
Tempo di lead e scalabilità: la prototipazione rapida combinata con la capacità di aumentare la produzione di massa è cruciale.
Falway è un produttore di PCB Flex rigido leader con anni di esperienza nella fornitura di soluzioni di alta qualità per industrie tra cui elettronica medica, automobilistica, aerospaziale e di consumo. I nostri prodotti sono fabbricati utilizzando attrezzature all'avanguardia, rispettano gli standard IPC-6013 e subiscono rigorosi test di qualità per garantire prestazioni di alto livello.
Sia che tu abbia bisogno di un design multistrato complesso o di un prototipo economico, Fanyway fornisce supporto completo dalla consulenza di progettazione alla produzione finale.
Q1. Quali sono i principali vantaggi dell'utilizzo di PCB flessibili rigidi nella progettazione del prodotto?
A1. I PCB flessibili rigidi consentono progetti compatti, riducono il peso complessivo, minimizzano le interconnessioni e migliorano l'integrità del segnale. Questi benefici li rendono ideali per le industrie in cui l'affidabilità e la miniaturizzazione sono fondamentali, come la tecnologia aerospaziale, automobilistica e medica.
Q2. I PCB flessibili rigidi sono più costosi dei PCB rigidi tradizionali?
A2. Mentre il costo di produzione iniziale dei PCB flessibili rigidi può essere più elevato, spesso riducono le spese di produzione complessive minimizzando i connettori, migliorando l'affidabilità e consentendo un assemblaggio efficiente. Nelle applicazioni ad alte prestazioni, offrono un notevole risparmio sui costi rispetto al ciclo di vita del prodotto.
I PCB flessibili rigidi stanno ridefinendo l'elettronica moderna fornendo flessibilità, affidabilità e prestazioni di progettazione senza pari. Consentono agli ingegneri di creare prodotti compatti ma robusti che soddisfino le crescenti esigenze delle industrie che vanno dalla tecnologia medica all'aerospaziale.
AFalway, Siamo specializzati nella produzione di PCB flessibili rigidi di alta qualità su misura per le tue esigenze. Con le nostre strutture all'avanguardia, rigorosi protocolli di test e competenze ingegneristiche, ti aiutiamo a ottenere prestazioni e affidabilità ottimali per i tuoi prodotti.
Pronto a portare il tuo design elettronico al livello successivo?ContattaciOggi per discutere del tuo progetto e scoprire come Fanyway può offrire la soluzione PCB flessibile rigida perfetta.
-
