I circuiti stampati flessibili (PCB FPC) sono al centro dell'industria elettronica in rapida evoluzione di oggi. Man mano che i dispositivi diventano più piccoli, più leggeri e più potenti,PCB FPCLa tecnologia è emersa come una soluzione critica per ottenere progetti compatti senza compromettere le prestazioni. Immergendoti in profondità nelle specifiche dei materiali, nei parametri delle prestazioni e nelle tecniche di produzione avanzate, ti forniremo una chiara comprensione dei loro vantaggi e ti aiuteremo a prendere decisioni informate per il tuo prossimo progetto.

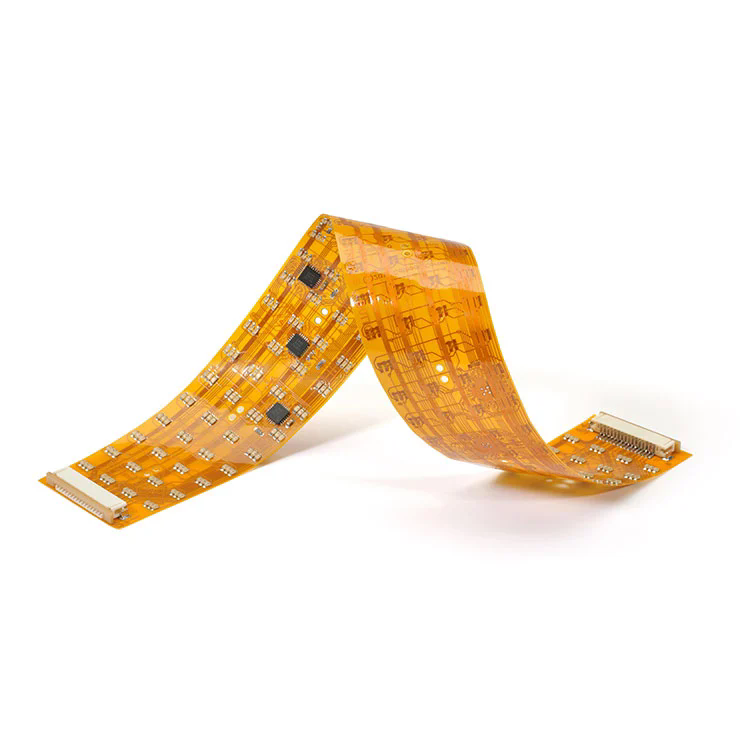

Un PCB FPC (circuito stampato flessibile) è un'interconnessione elettronica altamente adattabile realizzata con materiali sottili e flessibili. A differenza dei tradizionali PCB rigidi, gli FPC possono piegare, piegare e ruotare, consentendo ai produttori di progettare dispositivi più piccoli e più leggeri senza compromettere le prestazioni elettriche.
La struttura in genere include:
Materiale di base: film di poliimide (PI) o poliestere (PET) per flessibilità.
Strato conduttivo: foglio di rame per trasmissione di corrente efficiente.
Livello adesivo: garantisce un forte legame tra rame e substrato.
Overlay protettivo: fornisce isolamento e protezione meccanica.
Un PCB FPC funziona come un PCB tradizionale ma offre flessibilità meccanica. Se integrato in un dispositivo, può collegare diversi componenti elettronici in spazi dinamici o confinati. Ad esempio, negli smartphone, i PCB FPC collegano la scheda principale al display attraverso i meccanismi di cerniera mantenendo la trasmissione del segnale stabile.
I PCB FPC di Fanway sono progettati con precisione e affidabilità in mente. Di seguito è una panoramica delle specifiche principali:
| Parametro | Specifiche | Descrizione |
|---|---|---|
| Materiale di base | Poliimide / PET | Garantisce la durata e l'alta flessibilità |
| Spessore del rame | 1oz / 2oz | Gestisce diverse capacità di corrente |
| Conta dei strati | 1–6 strati | Supporta progetti di circuiti semplici a complessi |
| Finitura superficiale | Enig / osp / hasl | Protegge il rame e migliora la saldabilità |
| Min. Larghezza della traccia | 0,05 mm | Abilita il routing a circuito ad alta densità |
| Min. Dimensione del foro | 0,1 mm | Adatto per applicazioni micro-VIA |
| Temp operativa. | -40 ° C a +150 ° C. | Si esibisce in modo affidabile in ambienti estremi |
| Piegare il raggio | A partire da 1 mm | Perfetto per scenari di piegatura dinamica |
| Controllo dell'impedenza | ± 10% tolleranza | Garantisce l'integrità del segnale stabile |
Questi parametri rendono i PCB FPC ideali per le industrie che richiedono miniaturizzazione, flessibilità e durata.
I vantaggi unici dei PCB FPC hanno portato ad un'adozione diffusa in più settori:
Smartphone e tablet: interconnessioni compatte tra display, batterie e processori.
Dispositivi indossabili: gli FPC ultra-sottili forniscono un'integrazione senza soluzione di continuità per orologi, tracker di fitness e cuffie VR.
Laptop e console di gioco: circuiti flessibili ad alta densità migliorano l'affidabilità del segnale in recinti stretti.
ADAS e infotainment: PCB flessibili assicurano connessioni stabili all'interno di spazi di dashboard limitati.
Sistemi di illuminazione a LED: una maggiore resistenza al calore supporta l'illuminazione automobilistica ad alte prestazioni.
Gestione della batteria: i PCB FPC resistono a vibrazioni e fluttuazioni di temperatura nei veicoli elettrici.
Dispositivi di imaging diagnostico: progetti flessibili supportano gli scanner medici compatti.
Monitor per la salute indossabili: i circuiti leggeri e biocompatibili consentono design per i pazienti.
Strumenti chirurgici: strumenti di precisione di alimentazione FPCS ad alta affidabilità in interventi chirurgici minimamente invasivi.
Robotica e automazione: la capacità di flessione dinamica consente l'integrazione nei bracci robotici.
Strumenti aerospaziali: la resistenza all'estrema temperatura garantisce affidabilità a lungo termine.
Soluzioni 5G e IoT: la trasmissione del segnale ad alta velocità supporta le reti di prossima generazione.
I PCB FPC offrono diversi vantaggi che li rendono indispensabili nell'elettronica avanzata:
Sostituendo i cablaggi voluminosi, gli FPC riducono in modo significativo la dimensione e il peso complessivi del dispositivo.
Si piegano, si piegano e si girano senza perdere prestazioni, consentendo layout compatti in assemblaggi complessi.
Con meno punti di interconnessione e giunti di saldatura, gli FPC riducono al minimo i rischi di fallimento e migliorano la longevità.
Progettati per resistere a condizioni ambientali estreme, sono ideali per applicazioni automobilistiche, aerospaziali e industriali.
L'impedenza controllata garantisce prestazioni del segnale ad alta frequenza efficienti, stabili e affidabili.
La produzione di PCB FPC di alta qualità prevede tecnologie all'avanguardia:
Drilling laser: raggiunge micro-Vie ultra-fine per interconnessioni ad alta densità.
Ispezione ottica automatica (AOI): garantisce una produzione priva di difetti e una qualità costante.
Processi di elettroplazione: migliora l'adesione e la durata del rame.
Applicazione CoverLay e Overlay: fornisce ulteriore protezione contro lo stress meccanico.
Test di controllo dell'impedenza: garantisce prestazioni del segnale stabili per circuiti ad alta velocità.
A: La differenza principale sta nella flessibilità. I PCB rigidi sono fissati e utilizzati in assiemi statici, mentre i PCB FPC possono piegare, piegare e ruotare senza danni, rendendoli adatti per ambienti dinamici o compatti come smartphone, dispositivi indossabili e dashboard automobilistici.
A: I PCB FPC di alta qualità, come quelli fabbricati da Fanway, sono progettati per resistere alle condizioni estreme. Con variazioni di temperatura operativa da -40 ° C a +150 ° C e una resistenza a vibrazione migliorata, possono eseguire in modo affidabile per oltre 10 anni in applicazioni esigenti come l'elettronica automobilistica e la strumentazione aerospaziale.
Con decenni di competenza nella produzione di circuiti flessibili,FanwayFornisce soluzioni PCB FPC ad alta precisione, affidabili e personalizzabili. Le nostre strutture di produzione avanzate, il controllo di qualità rigoroso e l'ingegneria innovativa ci consentono di fornire prodotti che soddisfino le esigenze in evoluzione delle industrie in tutto il mondo.
Sia che tu abbia bisogno di un prototipo a strato singolo o di una soluzione flessibile a più livelli per applicazioni ad alta frequenza, Fanway assicura che ogni circuito sia ottimizzato per prestazioni, affidabilità ed efficienza in termini di costi.
Se stai cercando di integrare le soluzioni PCB FPC nei tuoi prodotti,contattacioggi per discutere dei requisiti del tuo progetto. Il nostro team di ingegneria è pronto ad aiutarti a realizzare progetti di prossima generazione con tecnologia all'avanguardia.
