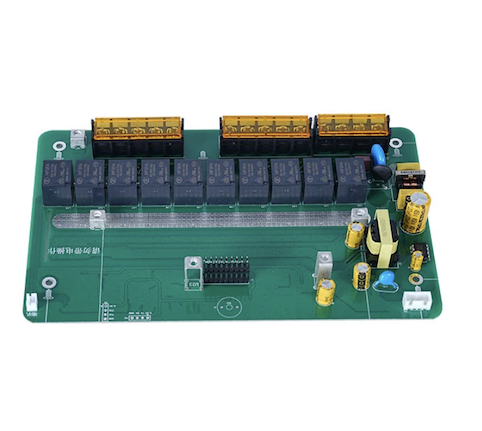

Assemblaggio prototipo di circuito stampato elettronico PCB

Il servizio di assemblaggio di prototipi di circuiti stampati PCB elettronici del fornitore cinese Fanway è realizzato per progetti di ricerca e sviluppo in dispositivi IoT, moduli di controllo automobilistici, strumenti diagnostici medici e sistemi di test aerospaziali. Mentre i tipici servizi PCB a consegna rapida richiedono da 3 a 7 giorni, la nostra consegna 24 ore su 24 comprime notevolmente i cicli di iterazione. Prima dell'inizio dell'assemblaggio, il nostro team di ingegneri esegue un'analisi DFM sui file Gerber, sulla distinta base e sui file pick-and-place per individuare tempestivamente problemi di progettazione dei pad, conflitti di spaziatura dei componenti o altri problemi di producibilità. Senza una quantità minima di ordine (a partire da 1 pezzo), i team di ricerca e sviluppo possono evitare costi di inventario eccessivi durante la fase di prototipazione.

A cosa serve l'assemblaggio del prototipo PCB?

Il servizio di assemblaggio di prototipi di circuiti stampati PCB è il processo di montaggio di componenti elettronici su un circuito stampato in piccole quantità per produrre campioni testabili. Il suo scopo principale è la verifica, non la produzione:

Convalida del progetto: conferma che il progetto del tuo circuito funziona nel mondo fisico. La simulazione non può coprire tutte le variabili del mondo reale: l'integrità del segnale, la distribuzione dell'alimentazione e il comportamento termico diventano visibili solo attraverso test fisici.

Miglioramento iterativo: individuare e correggere i difetti di progettazione nella fase di prototipo costa una frazione di quanto sarebbe necessario per rielaborare un lotto prodotto in serie. Una sola iterazione di prototipazione può far risparmiare dieci volte il costo di una rilavorazione su larga scala.

Sviluppo firmware: fornisce una vera piattaforma hardware agli ingegneri del software per scrivere e testare il codice incorporato. Sviluppare firmware senza hardware fisico è come eseguire il debug nel vuoto: la correttezza logica non garantisce la compatibilità hardware.

L'assemblaggio del prototipo è il passaggio fondamentale che sposta un prodotto dall'idea alla realtà e il servizio di assemblaggio prototipo di circuito stampato elettronico PCB di Fanway fornisce supporto professionale esattamente per questo passaggio.

File di avvio essenziali

File completi e accurati sono la base per un avvio regolare del progetto. In genere sono necessari i seguenti file principali:

1. File Gerber utilizzati per produrre il PCB nudo, contenente tutti gli strati di rame, i dati di perforazione, la maschera di saldatura e la serigrafia. Formati incompleti o layer con nomi errati sono tra le cause più comuni di ritardi nella produzione.

2. La distinta base (BOM) elenca tutti i componenti da assemblare, incluso il numero di parte del produttore (MPN), il designatore di riferimento, la quantità e la descrizione. Descrizioni vaghe (ad esempio "condensatore da 100 nF") possono portare a errori di approvvigionamento o ritardi diversi valori di tensione e i materiali dielettrici si comportano in modo molto diverso nei circuiti ad alta velocità.

3. Il file delle coordinate (file CPL/Pick & Place) fornisce le coordinate X/Y esatte, gli angoli di rotazione e il lato di montaggio per ciascun componente, guidando la macchina di posizionamento SMT. Gli errori di coordinazione causano direttamente disallineamenti o errori di polarità.

4. Suggerimento professionale: una revisione DFM prima dell'ordine può scoprire problemi di progettazione delle ventose, problemi di spaziatura dei componenti e altri problemi di producibilità prima che causino interruzioni della produzione. Il team di ingegneri di Fanway fornisce una revisione DFM per ogni ordine di assemblaggio di prototipi di circuiti stampati PCB elettronici prima dell'inizio della produzione.

Processo completo di assemblaggio del prototipo

Il servizio di assemblaggio prototipi di Fanway copre l'intera catena dal materiale alla tavola finita:

Approvvigionamento dei componenti:il nostro team di approvvigionamento sfrutta una catena di fornitura stabile per garantire componenti a prezzi competitivi, anche per piccole quantità di prototipi. Non è necessario che i clienti si coordinino con più distributori.

Revisione ingegneristica:gli ingegneri di progetto esaminano Gerber, BOM e coordinano i file per la producibilità prima dell'inizio della produzione, intercettando la maggior parte dei potenziali problemi nella fase iniziale.

Assemblaggio PCB prototipo:supporta più tipi di schede, inclusi PCB multistrato, ad alta frequenza, HDI, rigidi, rigidi-flessibili e flessibili. La capacità di posizionamento copre componenti ultra-piccoli 01005 e BGA con passo da 0,2 mm, con dimensioni massime della scheda di 510 mm × 460 mm.

Test e verifica:ogni scheda prototipo è sottoposta a un rigoroso regime di ispezione che comprende controllo di qualità manuale, ispezione della pasta saldante SPI, ispezione ottica AOI, ispezione a raggi X, test in-circuit, test funzionali e test di burn-in. Test approfonditi nella fase del prototipo garantiscono una transizione graduale alle prove pilota e alla produzione di massa.

Aree di applicazione

Il servizio di assemblaggio di prototipi di circuiti stampati PCB elettronici di Fanway è ampiamente utilizzato nei seguenti campi:

Dispositivi IoT e indossabili

il fattore di forma ridotto, l'alta densità e il basso consumo energetico richiedono un posizionamento preciso e un'iterazione rapida durante la prototipazione.

Moduli di controllo automobilistici

l'elettronica di bordo dei veicoli richiede elevata affidabilità e resilienza ambientale; sono indispensabili la verifica funzionale e il test di affidabilità in fase di prototipo.

Strumenti diagnostici medici

i dispositivi medici comportano una rigorosa approvazione normativa; una validazione approfondita in fase di prototipo è un prerequisito per la successiva certificazione.

Sistemi di test aerospaziali

i requisiti di elevata affidabilità implicano che ogni modifica progettuale deve essere verificata fisicamente; la capacità di prototipazione rapida influisce direttamente sulle tempistiche del progetto.

Perché optare per Fanway

Consegna in 24 ore

Mentre i cicli di rotazione rapida standard sono di 3-7 giorni, Fanway comprime l'assemblaggio PCB del prototipo a 24 ore. Per i team di ricerca e sviluppo, ogni ciclo di iterazione ridotto significa più cicli di convalida del progetto nello stesso arco di tempo.

Servizio unico

Forniamo servizi dall'approvvigionamento dei componenti, alla revisione DFM, alla fabbricazione di PCB, al posizionamento SMT, alla saldatura a foro passante, fino al test finale, tutto sotto lo stesso tetto. I clienti evitano il sovraccarico derivante dal coordinamento di fornitori di PCB, distributori di componenti e centri di assemblaggio separati.

Sistemi di qualità certificati

La nostra struttura detiene le certificazioni ISO9001, ISO13485, IATF16949 e ISO14001, con prodotti conformi agli standard UL, RoHS, SGS e REACH. Gli standard di qualità nella fase di prototipo sono coerenti con la produzione in serie, evitando errori di convalida causati da differenze di processo.

Minimo d'ordine basso

Supportiamo ordini a partire da 1 pezzo senza requisiti di quantità minima, eliminando i costi di inventario in eccesso per le esigenze della fase di ricerca e sviluppo.

Supporto tecnico anticipato

L'analisi DFM viene eseguita prima della conferma dell'ordine, identificando e risolvendo tempestivamente i problemi di progettazione. Ciò sposta in avanti il ​​rischio di produzione anziché reagire ai problemi durante l’assemblaggio.

Domande e risposte

D: Quanto tempo richiede in genere l'assemblaggio del prototipo del PCB?
R: Fanway offre la prototipazione rapida 24 ore su 24. In condizioni normali, dalla conferma del file alla consegna della scheda finita può essere completata entro 24 ore, a seconda del numero di strati della scheda, della complessità dei componenti e della disponibilità della distinta base.

D: Quali file sono necessari per avviare un progetto prototipo?
R: Sono necessari file Gerber (per la fabbricazione di PCB), una distinta base (con codici articolo del produttore, designatori di riferimento e quantità) e un file di coordinate (per il posizionamento SMT). Si consiglia un autocontrollo DFM prima dell'invio oppure è possibile consentire al nostro team tecnico di eseguire una revisione della producibilità.

D: Quali tipi di PCB supportate per l'assemblaggio di prototipi?
R: Supportiamo PCB multistrato, ad alta frequenza, HDI, rigidi, rigidi-flessibili e flessibili.

D: Fanway fornisce servizi di approvvigionamento di componenti per prototipi?
R: Sì. Il nostro team di approvvigionamento dispone di ampie risorse di mercato per reperire componenti per piccole quantità di prototipi a prezzi competitivi.

D: Quali test sono inclusi nella fase di prototipo?
R: I test includono l'ispezione ottica AOI, l'ispezione a raggi X, i test in-circuit, i test funzionali e i test di burn-in. Il piano di test specifico può essere personalizzato in base ai requisiti del progetto.

Hai bisogno di avviare un assemblaggio del prototipo per il tuo progetto? Invia i tuoi file Gerber, la distinta base e i file di coordinate al nostro team di ingegneri. Forniremo una revisione e un preventivo DFM entro 24 ore.
