La maggior parte degli ingegneri e produttori elettronici fatica a bilanciare costi, resistenza alla fiamma e compatibilità multistrato quando selezionano i substrati PCB.Scheda FR4, il materiale tradizionale per circuiti stampati epossidici in fibra di vetro con grado ignifugo UL94 V-0, risolve perfettamente questi punti critici.Tecnologia Fanway, un produttore professionale di EMS e PCB da 12 anni, fornisce forniture personalizzabiliScheda FR4che copre pannelli da un solo lato a 108 strati, con certificazioni ISO, IATF e mediche complete.

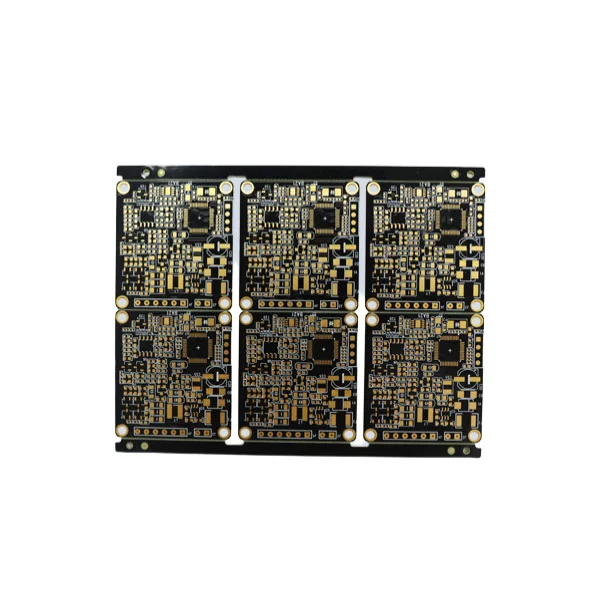

Scheda FR4si riferisce al circuito stampato Flame Retardant Grado 4, realizzato in tessuto di fibra di vetro impregnato con resina epossidica ignifuga, che raggiunge lo standard di sicurezza autoestinguente UL94 V-0.Fanway Scheda FR4supporta la personalizzazione flessibile di strati, spessore, peso del rame e finitura superficiale, compatibile con la tecnologia HDI cieca/interrata.Fanwayintegra progettazione PCB, fabbricazione, assemblaggio SMT e test completi, offrendo un servizio completoScheda FR4soluzioni dal prototipo alla produzione in serie per tutti i segmenti elettronici.
| Elemento parametro | Gamma standard specifica |
| Conteggio massimo di strati | Fino a 108 strati |
| Spessore del pannello finito | 0,2 mm – 10,0 mm |
| Dimensione massima del pannello di produzione | 610 mm*1200 mm |
| Opzioni di spessore del rame | 0,5 once ~ 12 once |
| Larghezza/spaziatura minima della linea | 2,5 milioni / 2,5 milioni |
| Dimensione minima del foro finito | 0,1 mm |
| Proporzioni massime | 25:1 |
| Tolleranza del controllo dell'impedenza | ±10% |
| Finiture superficiali disponibili | HASL(LF), ENIG, stagno/argento per immersione, dito in oro, OSP, placcatura in oro duro |
| Gradi di materiale FR4 opzionali | TG150, TG170, FR4 senza alogeni |
| Materiale ad alta frequenza abbinato | Rogers, Arlon, impilamento ibrido Taconic |
La certificazione UL94 V-0 garantisce che la scheda si autoestingue dopo un cortocircuito o un riscaldamento ad alta temperatura, riducendo il rischio di incendio per apparecchiature automobilistiche, mediche ed elettroniche di potenza.
Supporta design con passante cieco HDI singolo/doppio/multistrato e con rame spesso; compatibile con pannelli di spessore compreso tra 0,4 mm e 3,2 mm per diverse esigenze di miniaturizzazione del prodotto.
Bassa perdita dielettrica, eccellente isolamento e prestazioni antiumidità; la base dura in fibra di vetro resiste alla flessione e alla deformazione durante la produzione e il funzionamento a lungo termine delle apparecchiature.
Le varianti standard, ad alta Tg e FR4 senza alogeni sono opzionali e soddisfano i processi di saldatura senza piombo e le norme di conformità ambientale delle esportazioni come RoHS e REACH.
Costo della materia prima bilanciato rispetto ai substrati Rogers o ceramici;Fanwayottimizza il design dell'impilamento per utilizzare FR4 per le aree di segnale comuni e materiali ad alta frequenza solo per le parti RF per ridurre il budget complessivo del progetto.
Tecnologia Fanwaypossiede oltre 12 anni di esperienza nella produzione elettronica, catena industriale EMS completa dalla progettazione PCB all'assemblaggio della scatola:
1. Attrezzatura di produzione completa
Dotato di linee SMT automatiche, raggi X 3D, AOI, SPI, saldatura ad onda, stazione di rilavorazione BGA e macchine di prova funzionali complete perScheda FR4ispezione.
2. Sistema di certificazione rigoroso
Possiede lo standard automobilistico ISO9001:2015, IATF16949, la certificazione dei dispositivi medici ISO13485, la conformità di produzione UL, RoHS, REACH e IPC.
3. Controllo di qualità a ciclo completo
Analisi pre-produzione gratuita DFM, ispezione del materiale in entrata, scansione completa AOI/raggi X in corso, test elettrico della sonda volante finita per ridurre il tasso di rilavorazione.
4. Programma di consegna flessibile
Sono accettabili un servizio di prototipazione rapido di 72 ore, tempi di produzione di massa di 5-7 giorni, piccoli lotti di prova e grandi ordini di massa.
5. Team professionale di ricerca e sviluppo e post-vendita
Gli ingegneri forniscono l'ottimizzazione gratuita del layout; Supporto tecnico 24 ore su 24, 7 giorni su 7, garanzia di 3 anni per prodotti difettosi di qualità.
• Elettronica automobilistica: schede di controllo per auto, nuovi moduli di potenza energetica, PCB di sensori (schede FR4 certificate IATF)
• Dispositivi medici: apparecchiature di monitoraggio, circuiti stampati per strumenti diagnostici (ISO13485 FR4 senza alogeni)
• Elettronica di consumo: computer portatili, illuminazione a LED, pannelli di controllo di elettrodomestici
• Automazione Industriale: schede elettroniche PLC, sensori, azionamento motori FR4
• Telecomunicazioni e 5G: schede di controllo ausiliarie della stazione base, schede RF ibride FR4-Rogers
• Energie rinnovabili: controller solare, PCB per apparecchiature di accumulo dell'energia
1. HDI a 6 stratiScheda FR4per apparecchiature fotoelettriche a LED, trasmissione stabile del segnale per moduli di azionamento dell'illuminazione
2. Scheda madre per laptop HDI FR4 a 8 strati, materiale ad alta Tg che adatta la dissipazione del calore del notebook a lungo termine
3. PCB ibrido FR4 a 14 strati + Rogers per apparecchiature di comunicazione RF, bilanciamento dei costi e prestazioni ad alta frequenza
4. Tenda multistrato tramite scheda di controllo industriale FR4, design in rame spesso per circuiti di alimentazione ad alta corrente
FR4 significa Flame Retardant Grade 4, tutti i PCB Fanway FR4 superano la certificazione di resistenza alla fiamma autoestinguente UL94 V-0.
Sì, i materiali TG150/TG170 e FR4 senza alogeni sono disponibili per progetti di produzione medicale e senza piombo.
Fanway supporta tempi di consegna rapidi di 72 ore per piccoli lotti di prototipi, la produzione di massa richiede 5-7 giorni lavorativi.
Sì, offriamo una soluzione completa che comprende la fabbricazione di PCB, la saldatura SMT/DIP, i test funzionali e l'assemblaggio in scatola.
Sono tutti disponibili documenti di test e conformità UL, RoHS, REACH, ISO9001, IATF16949, ISO13485.
Fanway produce schede impilate ibride che combinano FR4 e Rogers per ridurre il costo totale dei materiali senza perdere le prestazioni RF.
Scheda FR4rimane la scelta di substrato più conveniente e versatile per quasi tutti i progetti di produzione elettronica, integrando sicurezza della fiamma, prestazioni stabili e struttura personalizzabile. Supportato daFanwayCon 12 anni di esperienza nella produzione di PCB ed EMS, linee di produzione completamente automatiche e certificazioni di esportazione globali complete, siamo in grado di fornire standard e personalizzatiScheda FR4prototipi e ordini di massa per produttori automobilistici, medicali, di telecomunicazioni ed elettronici industriali. Se hai bisogno di schede tecniche, valutazione gratuita DFM e preventivi di fabbrica, non esitare a farlocontattaci. Il nostro team di ingegneri professionisti PCB progetterà abbinatiScheda FR4soluzioni di impilamento in base all'ambiente di lavoro dell'attrezzatura e ai requisiti dei parametri elettrici.
