Nell'industria elettronica di oggi, la domanda di circuiti stampati ad alte prestazioni e durevoli (PCB) sta crescendo rapidamente.PCB di rame pesanteS, noto anche come PCB di rame spessi, sono diventate una soluzione preferita per le industrie che richiedono un'elevata capacità attuale, una gestione termica superiore e una maggiore affidabilità in condizioni estreme. Dai sistemi di alimentazione automobilistica alle apparecchiature di energia rinnovabile, queste schede svolgono un ruolo fondamentale nella moderna elettronica.

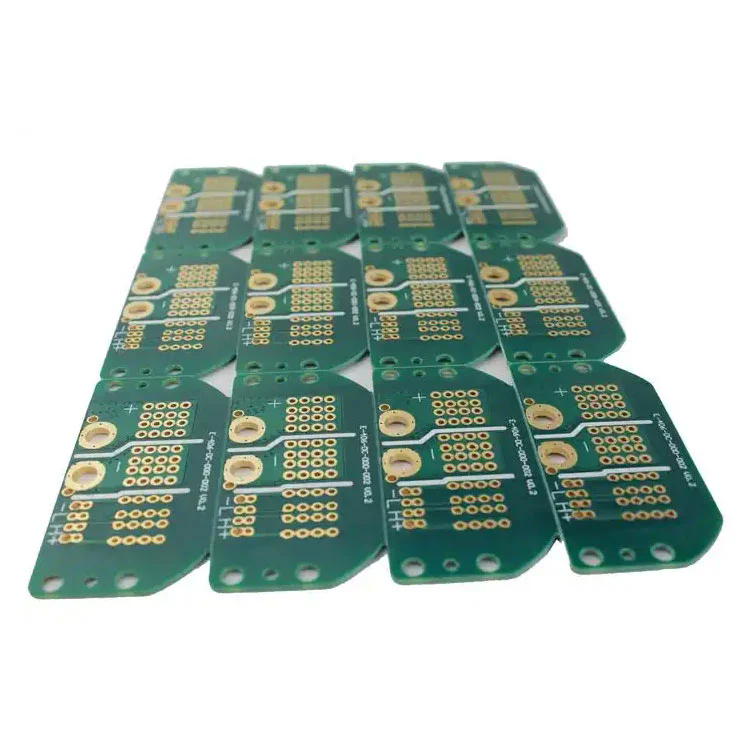

Un PCB di rame pesante è un tipo di circuito stampato che contiene conduttori di rame con uno spessore che va da 3 once/ft² a 20 once/ft² o più. A differenza dei PCB standard, che in genere utilizzano strati di rame di 1 oz/ft² o meno, i PCB in rame pesanti sono progettati per gestire carichi di corrente significativamente più alti e resistere a stress termici estremi.
Capacità di carico ad alta corrente - Gli strati di rame più spessi consentono al PCB di gestire correnti più elevate senza surriscaldamento o danneggiare il circuito.
Gestione termica migliorata: i PCB in rame pesanti dissipano il calore in modo più efficace, rendendoli ideali per applicazioni in cui la densità di potenza è elevata.
Resistenza meccanica migliorata: la placcatura in rame più spessa aggiunge rigidità e durata, consentendo alla scheda di resistere a ambienti operativi duri.
Possibilità di progettazione compatta: i progettisti possono integrare circuiti ad alta corrente e a bassa corrente sulla stessa scheda, riducendo le dimensioni e il peso complessivi.
Migliore affidabilità: con un rischio ridotto di guasti al circuito in carichi elevati, questi consigli sono adatti per applicazioni mission-critical.
I PCB di rame pesanti sono particolarmente vitali per elettronica di potenza, sistemi automobilistici, attrezzature industriali, soluzioni di energia rinnovabile e tecnologie aerospaziali. Aumentando lo spessore del rame, gli ingegneri possono garantire un flusso di corrente efficiente e ridurre le possibilità di guasti correlati a termico, rendendo queste schede una necessità di elettronica moderna.
Quando si seleziona un PCB di rame pesante, le specifiche tecniche svolgono un ruolo chiave nel determinare le prestazioni e l'idoneità per l'applicazione. Di seguito è riportata una tabella completa che riassume le specifiche tipiche dei nostri PCB di rame pesanti:
| Specifiche | Dettagli |
|---|---|
| Spessore del rame | 3 once/ft² a 20 once/ft² (personalizzabile) |
| Conta dei strati | Da 1 a 32 strati |
| Materiale di base | FR4, Rogers, poliimide, nucleo metallico |
| Spessore della scheda | Da 0,8 mm a 6,0 mm |
| Finitura superficiale | Hasl, unanime, osp, argento, enepig |
| Maschera di saldatura | Verde, blu, rosso, nero, bianco |
| Larghezza minima di traccia | 3 mils |
| Spaziatura minima | 3 mils |
| Conducibilità termica | Alto, ottimizzato per la dissipazione del calore |
| Temperatura operativa | -55 ° C a +150 ° C. |
| Applicazioni | Elettronica di alimentazione, automobili, aerospaziale, macchinari industriali, inverter solari |
Scegliendo le giuste specifiche, gli ingegneri possono ottimizzare il PCB per ambienti ad alta corrente, ad alta temperatura o ad alta affidabilità. Ad esempio, i convertitori di alimentazione e i controller dei veicoli elettrici richiedono schede con spessori di rame superiori a 8 once, mentre i conducenti di motori industriali potrebbero aver bisogno di capacità ancora più elevate.
Il processo di produzione dei PCB in rame pesante differisce significativamente dai PCB standard a causa dell'aumento dello spessore del rame. Le tecniche specializzate vengono utilizzate per garantire la durata e l'accuratezza.
Il processo inizia con la selezione di laminati di alta qualità come substrati FR4 o metallo. Il materiale scelto deve resistere al calore estremo e allo stress meccanico.
I PCB standard utilizzano semplici processi di incisione, ma i PCB in rame pesanti richiedono incisioni differenziali per garantire forme conductor precise senza sottovalutazione. Questo è cruciale per mantenere l'integrità di tracce di rame spesse.
La tecnologia di placcatura viene utilizzata per accumulare spessore del rame sia sulla superficie che all'interno di VIA. La placcatura a foro attraverso migliora il flusso di corrente tra gli strati e impedisce il surriscaldamento.
Strati di rame multipli sono laminati a temperatura elevata e pressione. I sistemi di resina specializzati vengono utilizzati per prevenire la delaminazione e mantenere l'integrità strutturale.
Le maschere di saldatura ad alta temperatura vengono applicate per proteggere le tracce di rame. Vengono aggiunte finiture superficiali come Enig o HASL per migliorare la saldabilità e la resistenza alla corrosione.
Ogni scheda subisce test elettrici, test di ciclismo termico e controlli di affidabilità per garantire che soddisfi severi standard del settore.
Questo processo altamente controllato garantisce che i PCB in rame pesanti offrano prestazioni, durata e sicurezza eccezionali, rendendoli adatti per applicazioni mission-critical.
I PCB di rame pesanti sono ampiamente adottati in tutti i settori in cui sono cruciali elevata potenza, temperature estreme e affidabilità.
Utilizzati in inverter, raddrizzatori e convertitori di alimentazione, queste schede gestiscono alte correnti senza compromettere le prestazioni.
I controller dei veicoli elettrici, i sistemi di gestione delle batterie e i fari a LED si basano su PCB in rame pesanti per efficienza termica e durata a lungo termine.
I motori a servizio pesante, i sistemi robotici e i macchinari di automazione di fabbrica richiedono PCB che resistono a correnti e temperature costanti.
Inverter solari, turbine eoliche e sistemi di accumulo di energia dipendono da pesanti PCB in rame per gestire in modo efficiente i carichi fluttuanti.
In ambienti mission-critical, l'affidabilità non è negoziabile. I PCB di rame pesanti forniscono prestazioni stabili in condizioni di stress estreme.
A: Un PCB standard utilizza in genere spessore di rame fino a 1 oz/ft², mentre un PCB di rame pesante varia da 3 once/ft² a 20 once/ft² o più. Il rame più spesso consente a PCB di rame pesanti di trasportare correnti più elevate, migliorare la dissipazione del calore e gestire stress meccanici estremi, rendendoli ideali per applicazioni ad alta potenza.
A: Lo spessore del rame dipende dal carico attuale, dalla temperatura operativa e dai vincoli di progettazione. Per esempio:
Le applicazioni inferiori a 3A possono utilizzare il rame da 1 oz.
Le applicazioni tra 3a -10a richiedono generalmente rame da 2 once a 4 once.
I sistemi ad alta potenza superiori a 10A richiedono spesso 8 once o rame più spesso.
La consulenza con un produttore di PCB esperto garantisce uno spessore di rame ottimale per le esigenze del tuo progetto.
In un'epoca in cui l'elettronica deve essere più potente, affidabile ed efficiente, i PCB di rame pesanti offrono vantaggi senza pari. Offrono una capacità di carico attuale superiore, una gestione termica eccezionale e una durata duratura in settori come automobili, energia rinnovabile, automazione industriale e aerospaziale.
AFanway, Siamo specializzati nella produzione di PCB di rame pesanti di alta qualità su misura per le specifiche esatte del tuo progetto. Con funzionalità di produzione avanzate e controllo di qualità rigoroso, garantiamo prestazioni ottimali per le tue applicazioni ad alta potenza.
Se stai cercando un partner di fiducia per fornire soluzioni PCB in rame pesanti durevoli, efficienti ed economiche,contattaci per discutere le tue esigenze.
