Dalla progettazione di PCB alla produzione di massa, Fanway offre servizi di produzione di PCB a svolta rapida come soluzioni unico per soddisfare le diverse esigenze del progetto e accelerare il tuo time-to-market.

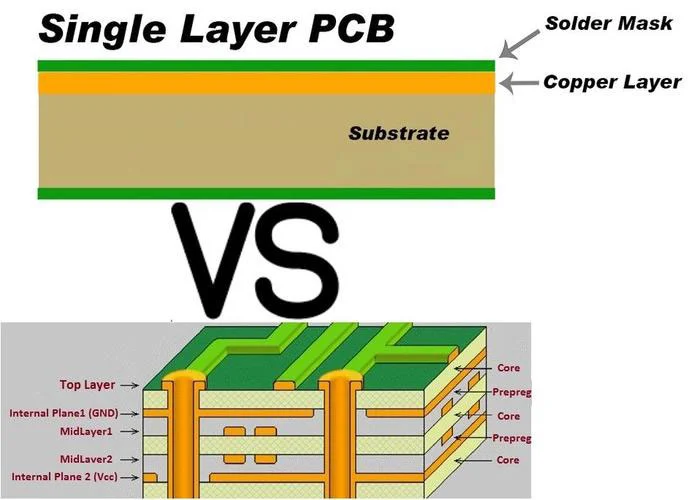

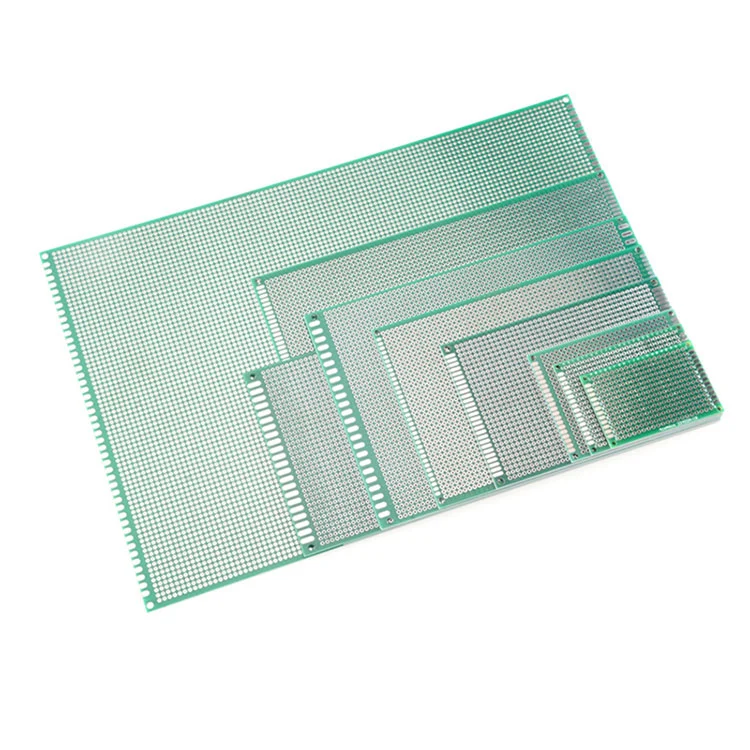

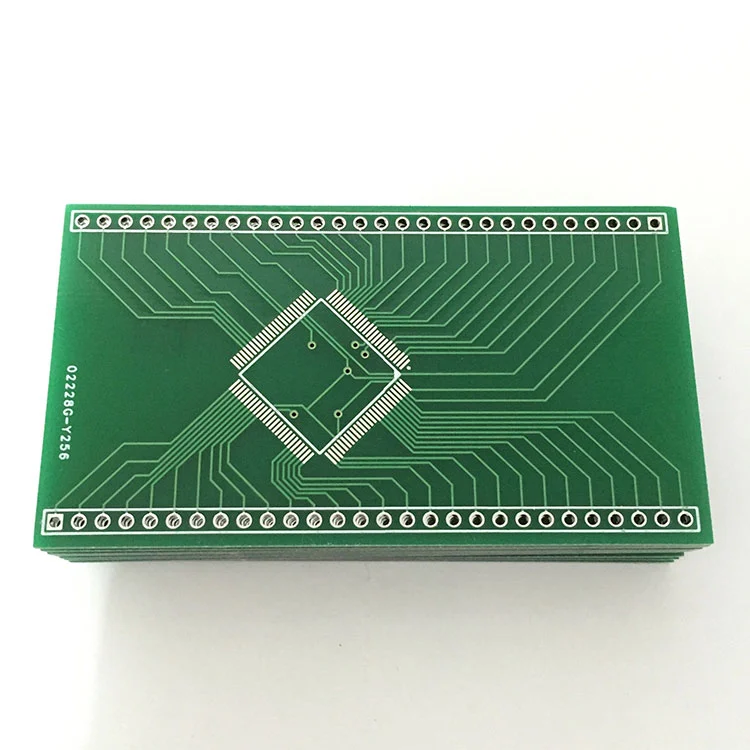

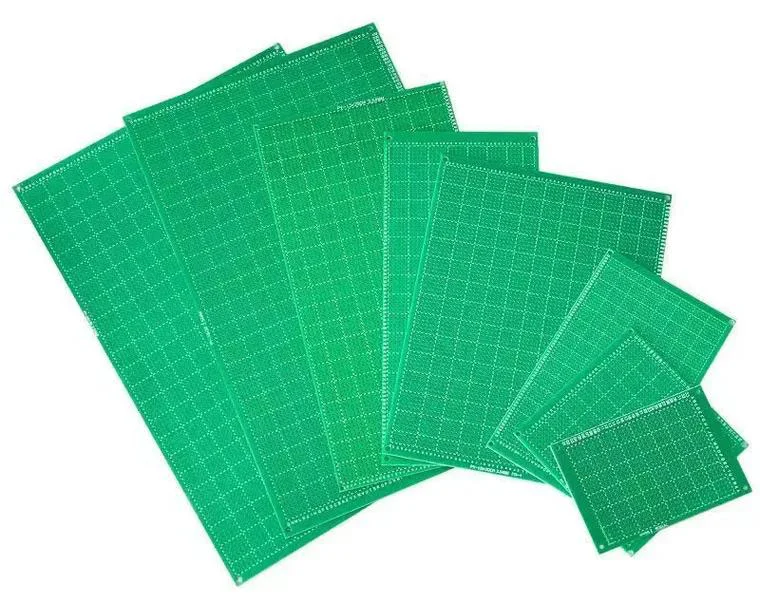

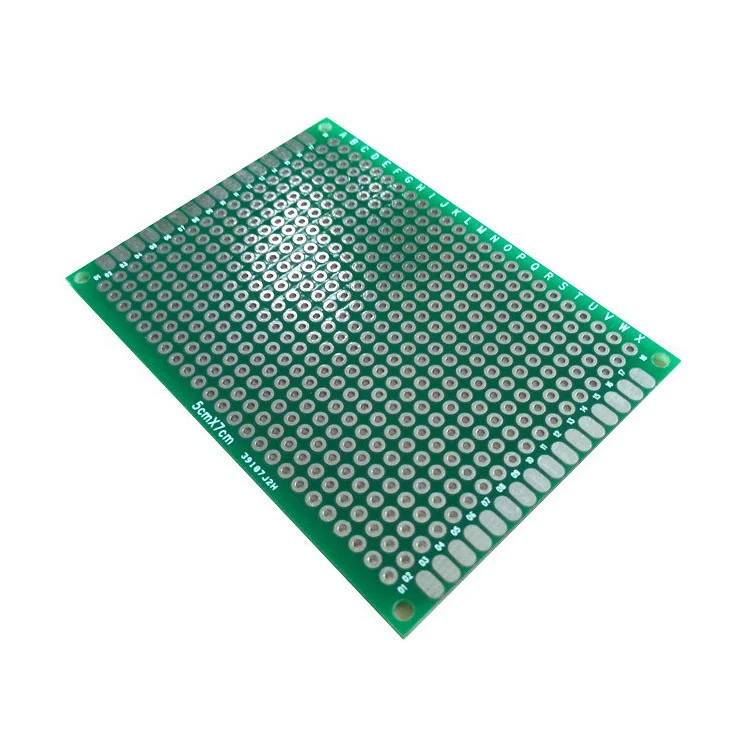

Il PCB a livello singolo, noto anche come circuito stampato a faccia singola, è la forma più semplice di progettazione di PCB. È costituito da un singolo strato di rame conduttivo laminato su un substrato non conduttivo (come FR-4), con componenti montati su un lato e tracce instradate sul lato opposto. La migliore soluzione per i circuiti a basso complesso, è ampiamente utilizzata nell'elettronica di consumo, ai prodotti elettronici e ai controlli industriali grazie al suo processo di produzione conveniente e rapido.
PCB a livello singolo con materiale più basso e costi di fabbricazione rispetto ai design a più livelli.
Il processo semplice riduce i tempi di consegna perché non è necessaria alcuna laminazione e perforazione.
Rischio minimo di disallineamento dello strato.
24/7 esperti online sempre pronti ad aiutarti.
| Parametro | Gamma tipica |
| Spessore della scheda | Da 0,4 mm a 3,2 mm |
| Spessore del rame | 1/2 once a 3 once |
| Larghezza minima di traccia | 0,2 mm (8mil) |
| Foro minimo perforato | 0,3 mm (12mil) |
| Finitura superficiale | HASL, OSP, ENIGH |
| Temperatura operativa | -50 ° C a +105 ° C (materiale-dipendente) |
| Vantaggi | Limitazioni |
| ✔ costo ultra-basso | ❌ nessun multistrato o tramite supporto |
| ✔ Facile da riparare/modificare | ❌ densità di routing limitata |
| ✔ Tempo di consegna rapido | ❌ Non idonei per progetti ad alta frequenza (> 100 MHz) |
| ✔ leggero e compatto | ❌ Prestazioni termiche inferiori |
Preparazione del materiale:Laminato a forma di rame singolo.
Incisione:Rimuovere il rame indesiderato per formare tracce.
Perforazione:Crea buchi per i componenti a buco attraverso.
Maschera per saldatura e Silkscreen:Applicare rivestimento e segni di protezione.
Finitura superficiale:Le opzioni includono HASL (livellamento di saldatura per aria calda) o OSP.
Elettronica di consumo:Calcolatori, illuminazione a LED, giocattoli.
Sistemi di alimentazione:Convertitori AC/DC, relè.
Controlli industriali:Sensori, controller motori.
