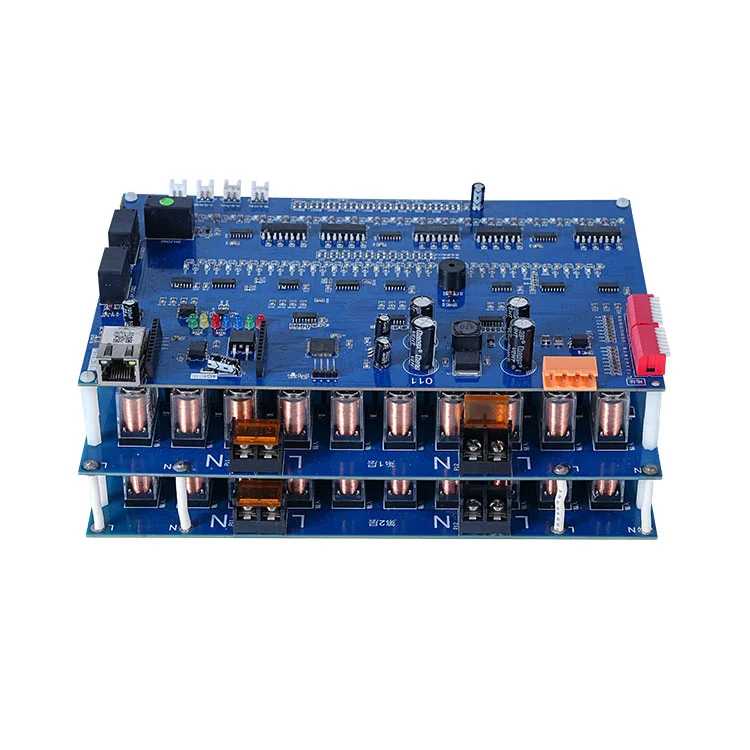

FanwayAssemblaggio PCB SMToffre prestazioni di produzione pratiche oltre la velocità di posizionamento teorica. L'efficienza effettiva è influenzata dalla progettazione della scheda, dai componenti, dall'ispezione e dalla catena di fornitura nella produzione elettronica.
Nel campo della produzione elettronica, la velocità di posizionamento viene spesso citata in termini teorici. Tuttavia, le prestazioni nel mondo reale dipendono dalla complessità della scheda, dal mix di componenti, dai cicli di ispezione e persino dalla stabilità della catena di fornitura. Questo è il motivo per cui i parametri CPH (componente orario) devono essere intesi all’interno di un sistema di produzione più ampio piuttosto che come una cifra isolata.
Nell'odierno panorama della produzione elettronica, le linee di assemblaggio PCB non vengono più valutate esclusivamente in base alla velocità di picco della macchina. Vengono invece misurati in base alla produttività sostenuta con vincoli di qualità.
Una macchina pick-and-place ad alta velocità può pubblicizzare tassi di posizionamento teorici estremamente elevati, ma la produzione effettiva è determinata da:
- Variazione delle dimensioni dei componenti (da 01005 a BGA di grandi dimensioni)
- Requisiti di precisione del posizionamento
- Pause di ispezione (SPI, AOI, raggi X)
- Tempo di cambio tra le esecuzioni del prodotto
- Ottimizzazione della programmazione e configurazione dell'alimentatore
Ciò significa che "componenti per ora" è un intervallo dinamico anziché un valore fisso.
La maggior parte dei moderni sistemi SMT funziona sulla base dei componenti al minuto (CPM) a livello della macchina. Quando vengono ridimensionate su una linea completa, più macchine operano in parallelo, il che significa che la produttività è aggregata ma anche limitata da colli di bottiglia come stazioni di ispezione e bilanciamento del riflusso.
In termini pratici, una singola testa di posizionamento avanzato può superare le decine di migliaia di posizionamenti all'ora in condizioni ideali, ma una linea di assemblaggio PCB completa deve tenere conto della sincronizzazione tra più fasi.
Una moderna linea SMT non è una singola macchina ma un ecosistema coordinato. Le fasi tipiche includono:
- Stampa pasta saldante (verifica SPI)
- Posizionamento dei componenti ad alta velocità
- Saldatura a rifusione
- Ispezione ottica e strutturale (AOI/raggi X)
- Test funzionali
Ogni fase influenza il rendimento effettivo dell'intero sistema. Anche se il posizionamento è estremamente veloce, i circuiti di ispezione e correzione a valle garantiscono stabilità e riducono la propagazione dei difetti.
Uno dei fattori più importanti che influenzano la produttività è la correzione della visione artificiale. I sistemi SMT avanzati utilizzano l'allineamento ottico in tempo reale per correggere la posizione dei componenti prima del posizionamento.
Ciò consente modernoAssemblaggio PCB SMTlinee per mantenere la precisione a livello di micron, spesso entro ±25μm. Sebbene ciò migliori l’affidabilità, introduce anche micro-pause nel flusso di lavoro che devono essere bilanciate con la velocità.
Il risultato è un sistema in cui "veloce" è definito non solo dalla velocità di posizionamento grezzo, ma dall'efficienza con cui vengono integrate le correzioni di precisione.
Per comprendere meglio la produttività reale, si consideri un ambiente di produzione multilinea. In questo caso, Fanway gestisce 8 linee SMT con capacità di posizionamento ad alta velocità.
Ciascuna linea può teoricamente raggiungere volumi di collocamento estremamente elevati nell'arco di un ciclo di 24 ore. Tuttavia, la produzione effettiva è influenzata dalla complessità del prodotto e dai cicli di ispezione.
| Parametro | Intervallo di valori tipico | Note |
| Velocità di posizionamento per riga | Fino a 10 milioni di posizionamenti/24h | Massimo teorico in condizioni ottimizzate |
| Gamma di componenti | 01005 a BGA da 50 mm × 50 mm | Include pacchetti a passo fine e grandi |
| Copertura dell'ispezione | 100% SPI + AOI + raggi X | Verifica in più fasi |
| Inversione di tendenza del prototipo | ~72 ore | Cicli di validazione rapidi |
| Obiettivo del tasso di difetti | <0,5% | Dipendente dal processo |
In pratica, l'output dell'assemblaggio PCB è meglio inteso come un equilibrio tra velocità e stabilità. Il funzionamento ad alta velocità deve essere continuamente convalidato da sistemi di ispezione per garantire una qualità costante.
Un malinteso comune nella produzione elettronica è che un posizionamento più rapido porti sempre a una maggiore efficienza. In realtà, una velocità eccessiva senza controllo può introdurre inefficienze nascoste.
Quando la velocità di posizionamento supera le soglie ottimali del processo, possono verificarsi diversi problemi:
- Componenti disallineati che richiedono rilavorazione
- Effetti di saldatura a ponte o tombstone
- Aumento dei tassi di rifiuto delle ispezioni
- Cicli di debug aggiuntivi durante i test
Questi problemi non appaiono immediatamente nei numeri grezzi di throughput, ma influiscono in modo significativo sui tempi di consegna finali.
Per questo modernoAssemblaggio PCB SMTle strategie danno priorità all'ottimizzazione bilanciata piuttosto che alla massima velocità teorica.
Oltre alla capacità della macchina, l’ingegneria di processo gioca un ruolo centrale nel mantenere stabile la produzione.
Gli elementi chiave includono:
- Analisi DFM (Design for Manufacturability) per ridurre la complessità di posizionamento
- Disposizione ottimizzata degli alimentatori per ridurre al minimo i tempi di inattività della macchina
- Circuiti di feedback in tempo reale tra AOI e sistemi di posizionamento
- Coordinamento della catena di fornitura per evitare interruzioni dei materiali
Questi fattori garantiscono che la capacità ad alta velocità si traduca in prestazioni di produzione costanti nel mondo reale.
Diversi tipi di prodotto richiedono diverse configurazioni SMT. L'elettronica di consumo, le schede di controllo industriale e i moduli automobilistici impongono tutti vincoli diversi sulla densità di posizionamento e sul rigore dell'ispezione.
Un ambiente flessibile di assemblaggio PCB deve quindi adattare le configurazioni della linea in modo dinamico anziché fare affidamento su un'unica configurazione fissa.
Quando si valuta la capacità di assemblaggio PCB in termini di componenti all'ora, è più significativo considerare le prestazioni a livello di sistema piuttosto che le specifiche della macchina isolata.
Emergono tre aspetti fondamentali:
- La produttività dipende dall'intera catena di produzione e non solo dalla velocità di posizionamento.
- I sistemi di ispezione sono parte integrante della stabilità dell'output e non delle spese generali opzionali.
- La reale efficienza si ottiene attraverso l'equilibrio tra velocità, precisione e ripetibilità.
Nello sviluppo dell'elettronica moderna, questo equilibrio è spesso più importante delle massime prestazioni numeriche.
In definitiva,Assemblaggio PCB SMTle prestazioni dovrebbero essere intese come un equilibrio coordinato tra posizionamento ad alta velocità, controllo di precisione e ispezione multistrato, garantendo che i sistemi elettronici possano passare dall'ideazione all'esecuzione affidabile con stabilità prevedibile.
