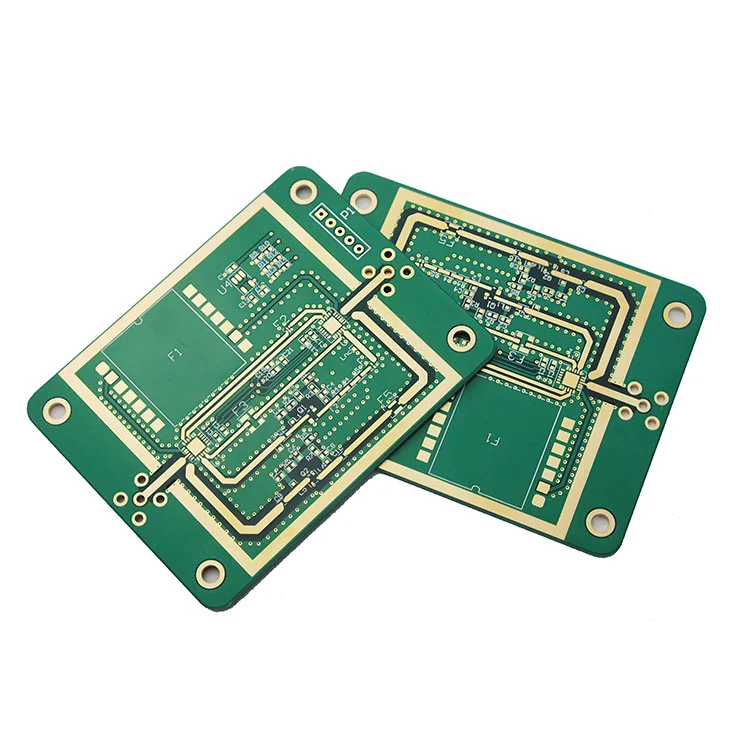

PCB ad alta frequenzaLa tecnologia è essenziale per i moderni sistemi RF, a microonde e digitali ad alta velocità che operano nella gamma dei GHz. Con l'aumento delle frequenze, la perdita di segnale, il disadattamento di impedenza e le interferenze elettromagnetiche diventano sfide di progettazione critiche. Questa guida completa spiega come il PCB ad alta frequenza migliora l'integrità del segnale, esplora materiali, strategie di progettazione, processi di produzione, fattori di costo e soluzioni pratiche ai comuni punti critici dell'ingegneria. Che tu stia sviluppando moduli 5G, radar automobilistici, sistemi satellitari o dispositivi di comunicazione ad alta velocità, questo articolo fornisce chiari approfondimenti tecnici per aiutarti a ottenere prestazioni stabili e affidabili.
Sommario
1. Comprendere i fondamenti dei PCB ad alta frequenza
2. Perché l'integrità del segnale diventa fondamentale alle alte frequenze
3. Selezione del materiale per PCB ad alta frequenza
4. Proprietà elettriche che influenzano le prestazioni
5. Strategie di progettazione di stack-up PCB
6. Tecniche di layout per ridurre al minimo la perdita di segnale
7. Precisione della produzione e garanzia della qualità
8. Considerazioni sulla finitura superficiale dei circuiti RF
9. Ottimizzazione dei costi senza compromettere le prestazioni
10. Applicazioni industriali dei PCB ad alta frequenza
11. Scegliere il giusto partner di produzione
12. Perché Shenzhen Fanway Technology Co., Ltd è una scelta affidabile
13. Domande frequenti
14. Considerazioni finali
1. Comprendere i fondamenti dei PCB ad alta frequenza
Un PCB ad alta frequenza è progettato per funzionare in modo affidabile a frequenze tipicamente superiori a 500 MHz e spesso estendendosi a gamme multi-GHz. A questi livelli, anche piccole variazioni nelle proprietà dielettriche, nella rugosità del rame e nella geometria della traccia possono influenzare in modo significativo il comportamento del circuito.
A differenza delle schede convenzionali, i progetti PCB ad alta frequenza richiedono materiali a bassa perdita, impedenza strettamente controllata e tolleranze di produzione precise per garantire una trasmissione del segnale prevedibile.
2. Perché l'integrità del segnale diventa fondamentale alle alte frequenze
All’aumentare della frequenza:
La lunghezza d'onda del segnale si accorcia
Le linee di trasmissione si comportano come circuiti distribuiti
Piccole discontinuità provocano riflessioni
La tangente delle perdite diventa più influente
L'effetto pelle aumenta la resistenza del conduttore
La tecnologia PCB ad alta frequenza affronta queste sfide combinando materiali avanzati con metodologie di progettazione ottimizzate.
3. Selezione del materiale per PCB ad alta frequenza
Materiale
Costante dielettrica (Dk)
Perdita tangente (Df)
Applicazione
FR-4 modificato
4.2–4.5
0,015–0,02
Design a GHz inferiori
Laminato Rogers
2.2–3.5
0,0009–0,003
RF e microonde
A base di PTFE
2,0–2,5
Ultra basso
Satellite e radar
Ceramica idrocarburica
3.0–3.5
Basso
Radar automobilistico da 77 GHz
Produttori come Shenzhen Fanway Technology Co., Ltd convalidano attentamente la stabilità e la consistenza dielettrica prima della produzione.
4. Proprietà elettriche che influenzano le prestazioni
Costante dielettrica (Dk):Determina la velocità del segnale.
Perdita tangente (Df):Misura la dissipazione dell'energia dielettrica.
Controllo dell'impedenza:Garantisce una riflessione minima del segnale.
CET:Controlla la stabilità dell'espansione meccanica.
Rugosità del rame:Impatta la perdita del conduttore ad alta frequenza.
5. Strategie di progettazione di stack-up PCB
Il design efficace dello stack-up migliora la schermatura e l'integrità del segnale.
Strato
Funzione
Superiore
Instradamento del segnale RF
Interno 1
Piano Terra
Interno 2
Aereo di potenza
Metter il fondo a
Schermatura/Segnali secondari
Un corretto riferimento a terra riduce al minimo le EMI e migliora la coerenza dell'impedenza.
6. Tecniche di layout per ridurre al minimo la perdita di segnale
Instradamento breve della traccia RF
Evitare gli angoli retti
Foratura posteriore per rimuovere tramite stub
Minimizzazione delle discontinuità di impedenza
Spaziatura differenziale controllata delle coppie
7. Precisione della produzione e garanzia della qualità
La produzione di PCB ad alta frequenza richiede:
Foratura laser per microvie
Cicli di laminazione avanzati
Tolleranza stretta sullo spessore del rame
Ispezione ottica automatizzata (AOI)
Test di riflettometria nel dominio del tempo (TDR).
Shenzhen Fanway Technology Co., Ltd implementa un rigoroso controllo del processo per garantire prestazioni elettriche stabili tra i lotti.
8. Considerazioni sulla finitura superficiale dei circuiti RF
ENIG per saldature e planarità affidabili
Argento ad immersione per una migliore conduttività
Rame liscio per ridurre la perdita dell'effetto pelle
9. Ottimizzazione dei costi senza compromettere le prestazioni
I fattori di costo includono la scelta del materiale, il numero di strati, la tolleranza dell'impedenza e la complessità dei test. I progetti di stack-up ibridi che combinano materiali RF con nuclei standard possono bilanciare costi e prestazioni.
10. Applicazioni industriali dei PCB ad alta frequenza
Stazioni base 5G
Sistemi radar automobilistici
Comunicazione satellitare
Antenne a microonde
Apparecchiature di rete ad alta velocità
11. Scegliere il giusto partner di produzione
Valutare:
Esperienza su schede RF
Capacità di approvvigionamento dei materiali
Apparecchiature per test di impedenza
Servizi di supporto tecnico
Conformità alla certificazione di qualità
12. Perché Shenzhen Fanway Technology Co., Ltd è una scelta affidabile
Shenzhen Fanway Technology Co., Ltd fornisce soluzioni complete per la produzione di PCB ad alta frequenza, tra cui schede ibride multimateriale, controllo di precisione dell'impedenza, prototipazione rapida e rigorose procedure di test. Il loro team di ingegneri supporta i clienti dalla revisione del progetto alla produzione di massa, garantendo prestazioni costanti nelle applicazioni GHz.
13. Domande frequenti
Q1: Con quale frequenza dovrei considerare i materiali PCB ad alta frequenza? Generalmente sopra i 500 MHz, soprattutto quando si opera in gamme multi-GHz.
Q2: L'FR-4 standard può gestire applicazioni RF? Solo progetti limitati a frequenza più bassa; materiali RF dedicati sono preferiti per una migliore stabilità.
Q3: Qual è il parametro più critico? La tangente di perdita (Df) influisce in modo significativo sull'attenuazione del segnale.
Q4: Come posso ridurre la riflessione del segnale? Garantire un controllo accurato dell'impedenza e un corretto design dello stack-up.
Q5: Come posso iniziare il mio progetto? Consultare un produttore esperto per rivedere i file di progettazione prima della fabbricazione.
14. Considerazioni finali
Il PCB ad alta frequenza svolge un ruolo decisivo nel mantenere l'integrità del segnale, ridurre al minimo le perdite e garantire prestazioni stabili nei sistemi GHz avanzati. Dalla selezione dei materiali alla produzione di precisione, ogni dettaglio conta.
Se stai cercando un supporto affidabile e ad alte prestazioni per la produzione di PCB ad alta frequenza,Shenzhen Fanway Technology Co., Ltdè pronta a fornire una guida esperta e l'eccellenza della produzione.
Hai un nuovo progetto RF o ad alta velocità in fase di sviluppo?ContattoContattaci oggi per discutere i tuoi requisiti tecnici e ricevere una soluzione su misura per le tue esigenze PCB ad alta frequenza.
