UNStencil SMTè uno dei componenti più critici ma spesso sottovalutati nella moderna produzione elettronica. Determina direttamente la precisione della deposizione della pasta saldante, l'allineamento dei componenti e la resa complessiva dell'assemblaggio PCB. Questa guida completa esplora cos'è uno stencil SMT, come funziona, i diversi tipi e materiali disponibili e perché svolge un ruolo decisivo nel raggiungimento di una produzione con tecnologia a montaggio superficiale (SMT) ad alta affidabilità.

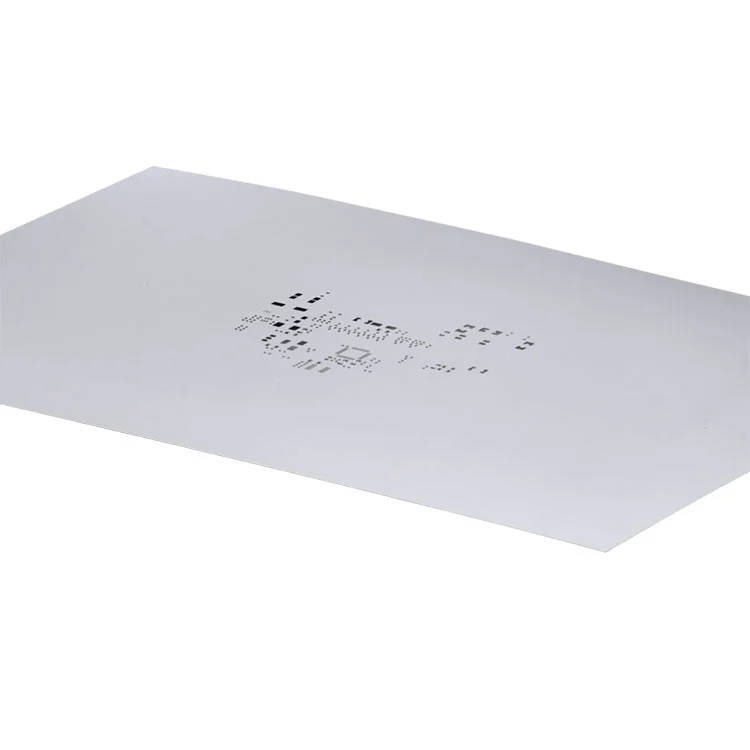

Uno stencil SMT è un foglio di metallo fabbricato con precisione utilizzato nella fase di stampa della pasta saldante dell'assemblaggio della tecnologia a montaggio superficiale. Contiene aperture tagliate al laser che corrispondono esattamente ai cuscinetti di saldatura su un circuito stampato (PCB). Durante la produzione, la pasta saldante viene applicata sulla superficie dello stencil, consentendo a volumi controllati di pasta di passare attraverso ciascuna apertura e depositarsi sui pad PCB.
L'accuratezza di questo processo influenza direttamente l'integrità del giunto di saldatura, la precisione del posizionamento dei componenti e l'affidabilità del prodotto a lungo termine. Per produttori comeShenzhen Fanway Technology Co., Ltd, Gli stencil SMT non sono materiali di consumo ma strumenti di precisione che definiscono la stabilità del processo.
Il processo di stampa della pasta saldante è responsabile di oltre il 60% dei difetti SMT se non adeguatamente controllato. Uno stencil SMT ottimizzato garantisce:
Senza uno stencil SMT ben progettato, anche le macchine pick-and-place più avanzate non possono compensare le imprecisioni di stampa.
Gli stencil SMT sono classificati in base alla struttura, al metodo di montaggio e allo scenario applicativo. Le categorie più comuni includono:
La selezione del materiale influisce direttamente sulla durata dello stencil, sulla consistenza della stampa e sull'efficienza della pulizia. Il materiale più utilizzato è l'acciaio inossidabile per la sua durabilità e levigatezza della superficie.
| Materiale | Vantaggi | Caso d'uso tipico |
|---|---|---|
| Acciaio inossidabile | Elevata durabilità, pareti con apertura liscia | Produzione di massa |
| Nichel | Eccellenti prestazioni di rilascio | Componenti a passo fine |
| Ottone | Costo inferiore | Utilizzo a breve termine |
Il design dello stencil è un equilibrio tra il controllo del volume di saldatura e l'efficienza del rilascio della pasta. I fattori chiave di progettazione includono:
Produttori avanzati comeShenzhen Fanway Technology Co., Ltdseguire le linee guida IPC per garantire un'efficienza ottimale di trasferimento della pasta e una ripetibilità del processo a lungo termine.
| Tipo di stampino | Precisione | Costo | Volume consigliato |
|---|---|---|---|
| Incorniciato | Molto alto | Medio | Produzione in grandi volumi |
| Senza cornice | Alto | Basso | Produzione di volume medio |
| Prototipo | Medio | Molto basso | Test a basso volume |
Gli stencil SMT sono ampiamente utilizzati in settori quali l'elettronica di consumo, l'elettronica automobilistica, i dispositivi medici, i sistemi di controllo industriale e le telecomunicazioni. Qualsiasi applicazione che richieda una deposizione precisa della pasta saldante si basa su uno stencil SMT adeguatamente progettato.
Dal punto di vista EEAT, gli stencil SMT dimostrano:
A cosa serve uno stencil SMT?
Uno stencil SMT viene utilizzato per applicare con precisione la pasta saldante sui pad PCB prima del posizionamento dei componenti, garantendo giunti di saldatura affidabili.
Perché lo spessore dello stencil SMT è importante?
Lo spessore dello stencil controlla il volume della saldatura; uno spessore errato può causare difetti di saldatura o di collegamento insufficienti.
Quale tipo di stencil SMT è il migliore per la produzione di massa?
Gli stencil SMT incorniciati sono ideali per la produzione di massa grazie alla loro stabilità e ripetibilità.
Con quale frequenza è necessario sostituire uno stencil SMT?
La sostituzione dipende dall'utilizzo, dalla frequenza di pulizia e dalla qualità del materiale, ma gli stencil di alta qualità possono durare decine di migliaia di cicli.
Quali standard guidano la progettazione degli stencil SMT?
IPC-7525 e IPC-A-610 sono standard ampiamente riconosciuti che guidano la progettazione degli stampini e l'applicazione della pasta saldante.
