Dalla progettazione di PCB alla produzione di massa, Fanway offre servizi di produzione di PCB a svolta rapida come soluzioni unico per soddisfare le diverse esigenze del progetto e accelerare il tuo time-to-market.
Servizi di design e layout PCB di Fanway:Dal concetto alle soluzioni pronte per la produzione

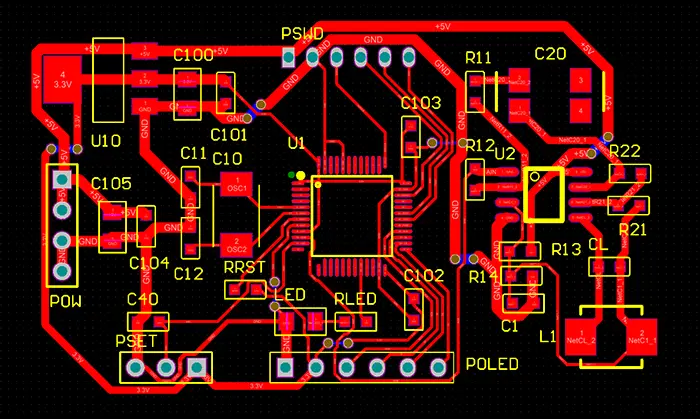

La progettazione di PCB e il layout PCB sono i processi di creazione del layout fisico e dei collegamenti elettrici per un circuito stampato (PCB), che costituisce il fondamento di quasi tutti i dispositivi elettronici. Ciò comporta la trasformazione di uno schema (diagramma del circuito) in una scheda produttiva pronta per il gruppo componente. A Fanway, siamo più di un semplice produttore e fornitore di PCB in Cina. Offriamo soluzioni di progettazione e layout di PCB a carico rapido, coprendo tutto, dallo sviluppo schematico alla fornitura di file pronti per la produzione.
PCB ad alta velocità, ad alta densità e ad alta frequenza
Layout PCB a livello di sistema complesso
Ottimizzazione dell'integrità del segnale (SI) e dell'integrità della potenza (PI)
Conformità EMI/EMC e gestione termica
| Articolo | Specifiche/capacità |
| Software di progettazione | Designer Altium, Cadence Allegro, Mentor Xpedition, Cadsoft (Eagle) |
| Strati massimi | 1-32 livelli (design standard), supporta qualsiasi HDI |
| Min. Larghezza/spazio traccia | 0,05 mm / 0,05 mm (tecnologia di perforazione laser) |
| Controllo dell'impedenza | ± 5% tolleranza (supporta la progettazione di impedenza singola-endetta/differenziale) |
| Design ad alta frequenza | Fino a 40 GHz (circuiti RF, moduli a microonde) |
| Standard di progettazione | IPC-2221, IPC-7351, certificato ISO9001 |
Più di 12 anni nel settore PCB, con molti progetti di progettazione consegnati con successo.
Forniamo proposte di progettazione preliminari entro 48 ore.
L'analisi DFM (Design for Manufacibility) riduce i costi di produzione di massa.
Consultazione di progettazione gratuita, risoluzione dei problemi e supporto alla produzione di massa.
Firiamo gli accordi di non divulgazione (NDA) proteggono rigorosamente la proprietà intellettuale.
D1: Quanto tempo impiega il processo di progettazione?
A: In genere 3-6 settimane, a seconda della complessità (ad es. 10 giorni lavorativi per un PCB a 4 strati).
D2: Supportate le modifiche al design?
A: Sì. Offriamo 1-2 modifiche minori gratuitamente per garantire la soddisfazione del cliente al 100%.
Q3: quali materiali di input sono richiesti?
A: Schemi, disegni meccanici, schede dati dei componenti chiave e documenti sui requisiti di progettazione.
Q4: Puoi aiutare con la risoluzione del problema della produzione di massa?
A: Assolutamente. Forniamo supporto tecnico a vita completa dalla progettazione alla produzione di massa.
