La spinta incessante verso dispositivi elettronici più piccoli, più veloci e più potenti ha portato a innovazioni significative nella tecnologia dei circuiti stampati. I PCB HDI (High-Density Interconnect) sono diventati la base per l'elettronica più avanzata di oggi, dagli smartphone e dispositivi indossabili ai sistemi di sicurezza automobilistici e agli impianti medici. Esaminiamo ciò che rendePCB HDIC'è qualcosa di diverso dalle schede convenzionali, le tecnologie chiave coinvolte e comeFanwayLe capacità produttive di supportano la produzione di queste schede complesse e ad alta affidabilità. Esploriamo le considerazioni sulla progettazione, le scelte dei materiali e gli standard di qualità che definiscono la moderna fabbricazione HDI.

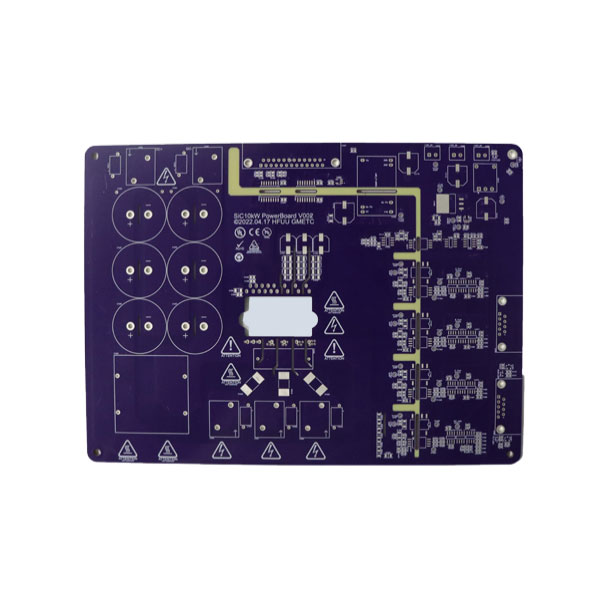

Il circuito stampato è il fondamento di quasi tutti i dispositivi elettronici. Poiché i dispositivi sono diventati più potenti e più compatti, le esigenze poste ai PCB sono aumentate notevolmente. I PCB standard con componenti a foro passante e tracce più ampie non sono più sufficienti per molte applicazioni moderne. La necessità di una maggiore densità dei componenti, velocità del segnale più elevate e fattori di forma ridotti ha guidato l'adozione della tecnologia di interconnessione ad alta densità.
I PCB HDI raggiungono una maggiore densità di cablaggio per unità di area attraverso una combinazione di linee e spazi più fini, vie più piccole e densità di pad di connessione più elevate. Queste schede consentono l’integrazione di più funzionalità in spazi più piccoli, un requisito per applicazioni che vanno dall’infrastruttura di comunicazione 5G alle apparecchiature diagnostiche mediche e ai sistemi avanzati di assistenza alla guida nei veicoli.
Tecnologia Fanwayè un fornitore di servizi di produzione elettronica con sede in Cina con oltre 12 anni di esperienza nella fabbricazione, assemblaggio e test di PCB. L'azienda offre soluzioni end-to-end dal layout e progettazione PCB alla consegna del prodotto finito. Questo articolo fornisce uno sguardo obiettivo alla tecnologia PCB HDI, ai processi di produzione coinvolti e alle funzionalità che rendono Fanway un partner per i clienti che richiedono soluzioni di interconnessione ad alta densità.
I PCB HDI si distinguono dai PCB convenzionali per diverse caratteristiche chiave che consentono una maggiore densità dei componenti e migliori prestazioni elettriche.
Le schede HDI possono raggiungere larghezze di traccia e spazi piccoli fino a 0,0635 mm (2,5 mil) o anche meno. Ciò consente un maggiore instradamento in una determinata area, rendendo possibile la connessione di componenti ad alto numero di pin come BGA (Ball Grid Array) senza richiedere più strati o schede sovradimensionate.
A differenza dei tradizionali passaggi a foro passante che attraversano l'intero spessore della scheda, i microvia sono passaggi di piccolo diametro, in genere inferiore a 150 μm, che collegano strati adiacenti. La dimensione più piccola consente più via in una data area e riduce lo spazio consumato dalla via stessa.
I via ciechi collegano uno strato esterno a uno strato interno senza penetrare nell'intera scheda. I passaggi interrati collegano gli strati interni senza raggiungere le superfici esterne. Questi tipi di via consentono interconnessioni più complesse senza consumare spazio sugli strati esterni.
Gli strati isolanti tra gli strati di rame sono più sottili nelle schede HDI, contribuendo a ridurre lo spessore complessivo della scheda e a migliorare l'integrità del segnale attraverso percorsi del segnale più brevi.
Nel complesso, queste funzionalità consentono una significativa riduzione delle dimensioni della scheda, a volte fino al 60% rispetto ai progetti convenzionali, mantenendo o migliorando le prestazioni elettriche.
Non tutte le schede HDI sono uguali. La complessità di un progetto HDI è generalmente classificata in base al numero di strati di costruzione e alle strutture di passaggio coinvolte.
| Classe | Struttura | Complessità | Applicazioni tipiche |
| Classee ISU 1 | 1+N+1 | Basso | Elettronica di consumo di base, dispositivi semplici |
| Classee ISU 2 | 2+N+2 | Medio | Elettronica di consumo avanzata, infotainment automobilistico |
| Classee ISU 3 | 3+N+3 | Alto | Dispositivi ad alte prestazioni, infrastrutture 5G, sistemi AI |
| Classee ISU 4 | 4+N+4 | Estremamente alto | Applicazioni all'avanguardia, packaging di semiconduttori |
La "N" nella notazione della struttura rappresenta il numero di strati centrali. Schede di maggiore complessità richiedono processi di produzione più sofisticati e un controllo di processo più rigoroso.
Fanwayha sviluppato capacità produttive per supportare un'ampia gamma di requisiti PCB HDI. La tabella seguente riepiloga le principali funzionalità disponibili.
| Capacità | Allineare |
| Conteggio degli strati | 1 – 108 strati |
| Spessore del pannello finito | 0,2 mm – 10,0 mm |
| Dimensione massima del pannello | 610×1200 mm |
| Spessore Rame Finito | 0,5 once – 12 once |
| Larghezza/spazio minimo della linea | 2,5 milioni / 2,5 milioni |
| Dimensione minima del foro finito | 0,1 mm |
| Proporzioni massime | 25:1 |
| Tolleranza del controllo dell'impedenza | ±10% |
L'azienda offre anche una gamma di finiture superficiali tra cui HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP e gold finger, consentendo ai clienti di selezionare la finitura appropriata per la loro specifica applicazione e i requisiti ambientali.
I PCB HDI vengono generalmente utilizzati in applicazioni in cui l'affidabilità è fondamentale.Fanwaymantiene diverse certificazioni di qualità che riflettono il suo impegno nel soddisfare gli standard internazionali.
• ISO9001:2015– Certificazione del sistema di gestione della qualità.
• IATF 16949:2016– Standard di gestione della qualità del settore automobilistico.
• ISO 13485:2016– Certificazione del sistema di gestione della qualità dei dispositivi medici.
L'azienda aderisce inoltre agli standard IPC, tra cui IPC-A-600G per l'accettabilità delle schede stampate e IPC-6012 per le specifiche prestazionali dei PCB rigidi. La produzione di PCB HDI è disponibile secondo gli standard IPC Classe 2 e Classe 3, dove la Classe 3 rappresenta il livello più alto per le applicazioni mission-critical.
La conformità ambientale include la certificazione di sicurezza UL, la conformità RoHS per la restrizione sulle sostanze pericolose e la conformità chimica REACH.
R: I PCB HDI presentano larghezze di traccia più fini (fino a 2,5 mil), vie più piccole (microvie inferiori a 150 μm) e una densità di pad di connessione più elevata. Consentono progetti più compatti con una migliore integrità del segnale rispetto ai PCB standard.
R: I microvia sono passaggi di piccolo diametro, in genere inferiore a 150μm, che collegano strati adiacenti. Le loro dimensioni più piccole consentono una maggiore densità di instradamento e riducono lo spazio consumato dalla struttura del via.
R: Fanway può produrre PCB HDI con un massimo di 108 strati, a seconda dei requisiti di progettazione e della selezione dei materiali.
R: Fanway possiede le certificazioni ISO 9001:2015, IATF 16949:2016 e ISO 13485:2016. L'azienda aderisce inoltre agli standard IPC e mantiene la conformità UL, RoHS e REACH.
R: Le finiture disponibili includono HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP e gold finger. La scelta dipende dai requisiti di saldatura dell'applicazione e dalle condizioni ambientali.
PCB HDIla tecnologia è diventata essenziale per i moderni dispositivi elettronici che richiedono funzionalità più elevate in fattori di forma più piccoli. La combinazione di tracce più fini, microvie e materiali avanzati consente progetti che non sarebbero possibili con la tecnologia PCB convenzionale.
Fanway offre una serie completa di funzionalità di produzione PCB HDI, con un numero di strati fino a 108, larghezze minime di traccia di 2,5 mil e supporto per una gamma di materiali ad alta frequenza e alta velocità. Le certificazioni di qualità dell'azienda, tra cui ISO 9001, IATF 16949 e ISO 13485, riflettono il suo impegno nel soddisfare i requisiti delle applicazioni automobilistiche, mediche e di altro tipo.
Con opzioni di prototipazione rapida e analisi DFM gratuita, Fanway fornisce supporto pratico ai clienti che sviluppano nuovi progetti HDI. Se stai cercando un partner affidabile per il tuo progetto, ti invitiamo a farlocontattoFanwayOggi. Il team tecnico può fornire indicazioni di progettazione, consigli sui materiali e prezzi competitivi su misura per le vostre esigenze specifiche. Contatta il sito Web dell'azienda o invia un'e-mail per avviare la conversazione.
