In che modo il PCB FPC rivoluziona la produzione di dispositivi elettronici flessibili?
2025-10-10

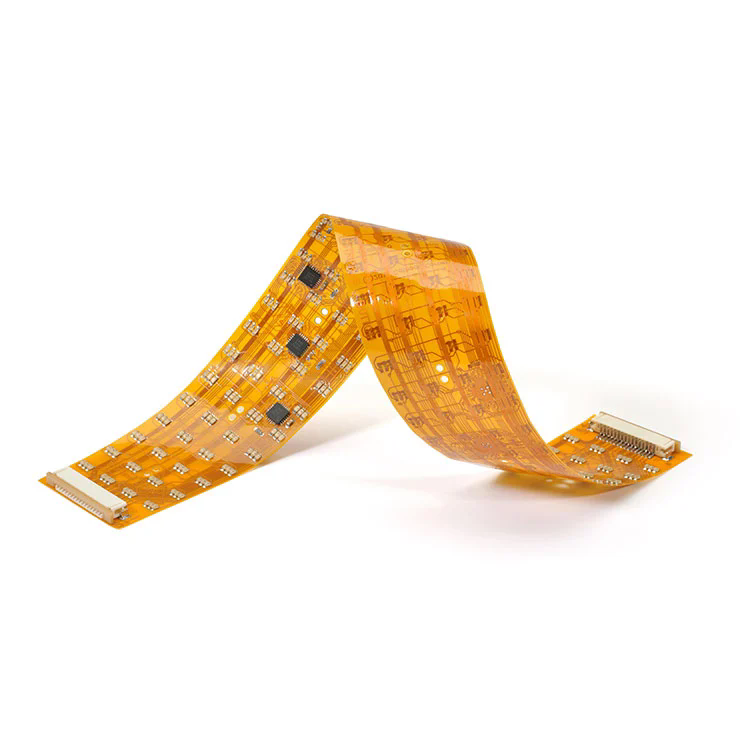

Circuiti stampati flessibili(PCB FPC) sono un'innovazione che ha rimodellato la struttura dell'elettronica moderna consentendo connessioni di circuiti flessibili, leggere e ad alta densità. A differenza dei tradizionali PCB rigidi, i PCB FPC sono realizzati con materiali di base flessibili come poliimmide (PI) o poliestere (PET), che possono piegarsi, piegarsi o torcersi senza interrompere il circuito. Questa caratteristica unica consente ai progettisti di realizzare strutture di prodotto più piccole, più sottili e più dinamiche.
I PCB FPC sono ampiamente utilizzati in dispositivi indossabili, strumenti medici, sistemi automobilistici, smartphone e sistemi di controllo industriale. La loro flessibilità e prestazioni superiori li rendono una base fondamentale per l'evoluzione dell'elettronica compatta e multifunzionale.
Le caratteristiche principali dei PCB FPC includono:
Leggero e sottile: lo spessore può arrivare fino a 0,1 mm, rendendolo adatto a dispositivi elettronici miniaturizzati.
Elevata affidabilità: i circuiti in rame flessibili riducono gli errori di cablaggio e migliorano l'integrità complessiva del segnale.
Resistenza al calore e agli agenti chimici: il substrato in poliimmide garantisce prestazioni stabili in ambienti difficili.
Eccellente capacità di flessione dinamica: adatto per dispositivi con parti mobili o pieghevoli.
In sostanza, il PCB FPC consente una perfetta combinazione di funzionalità, durata e flessibilità, supportando la libertà di progettazione richiesta dalla prossima generazione di innovazione elettronica.
Come funziona un PCB FPC e quali sono i suoi parametri tecnici chiave?
Il principio di funzionamento di un PCB FPC risiede nella sua struttura a strati, che consente di stampare tracce di rame conduttivo su una pellicola isolante flessibile. La struttura è generalmente composta da:
Materiale di base (substrato): pellicola di poliimmide (PI) o PET che fornisce flessibilità meccanica e isolamento.
Strato adesivo: unisce la lamina di rame al substrato (può essere di tipo adesivo o senza adesivo).
Lamina di rame: strato conduttivo per la trasmissione di corrente.
Pellicola di copertura: protegge il circuito dai danni ambientali e fornisce isolamento.
Strato di rinforzo (opzionale): rinforza le aree dei connettori o i punti di montaggio.
Di seguito è riportata una tabella dettagliata che riassume le principali specifiche tecniche comunemente utilizzate nella produzione professionale di PCB FPC:
Parametro
Specifica
Descrizione
Materiale di base
Poliimmide (PI) / PET
Materiale del substrato flessibile e resistente al calore
Spessore del rame
1/3 once – 3 once
Determina la capacità di trasporto di corrente
Conteggio degli strati
1 – 6 strati
Dipende dalla complessità del circuito
Larghezza/spaziatura minima della linea
0,05 mm/0,05 mm
Definisce la precisione della densità del circuito
Finitura superficiale
ENIG, OSP, HASL, Argento ad immersione
Garantisce saldabilità e protezione dalla corrosione
Raggio di curvatura
≥0,5 mm
Indica flessibilità e durabilità durante la piegatura
Temperatura operativa
Da -40°C a +150°C
Adatto per ambienti ad alta temperatura
Maschera per saldatura
Giallo, Nero, Verde, Trasparente
Fornisce un rivestimento estetico e protettivo
Controllo dell'impedenza
±10%
Mantiene la stabilità della trasmissione del segnale
Questi parametri tecnici influiscono direttamente sulle prestazioni elettriche, sulla durata meccanica e sull'efficienza di integrazione del prodotto dei PCB FPC. La corretta combinazione di materiali e design garantisce una trasmissione stabile del segnale anche in condizioni meccaniche estreme.
Perché scegliere il PCB FPC per la progettazione del tuo prodotto?
Quando si considera la progettazione PCB per i moderni dispositivi elettronici, il PCB FPC offre versatilità e affidabilità senza pari rispetto alle schede rigide. Le ragioni della sua crescente popolarità si basano su tre principali vantaggi ingegneristici:
(1) Ottimizzazione dello spazio e flessibilità di progettazione
I PCB FPC consentono agli ingegneri di creare interconnessioni tridimensionali piegando e piegando la scheda per adattarla a geometrie complesse di dispositivi. Questa funzionalità riduce significativamente i requisiti di spazio e consente la progettazione di dispositivi più sottili, leggeri ed ergonomici, essenziali per smartphone, fotocamere e dispositivi medici indossabili.
(2) Maggiore affidabilità e durata
Con meno giunti di saldatura e connettori, i PCB FPC riducono il rischio di connessioni allentate e interferenze di segnale. Sono altamente resistenti alle vibrazioni, il che li rende ideali per le applicazioni automobilistiche e aerospaziali dove prestazioni costanti sono fondamentali.
(3) Prestazioni elettriche superiori
L'uniformità delle tracce di rame e il design dell'impedenza controllata aiutano a mantenere l'integrità del segnale alle alte frequenze. Ciò è particolarmente importante nei sistemi di comunicazione ad alta velocità, nei moduli IoT e nei sensori avanzati.
Ulteriori vantaggi:
Semplifica il montaggio e riduce gli errori di cablaggio.
Offre eccellenti prestazioni di dissipazione del calore.
Consente assemblaggi elettronici leggeri e miniaturizzati.
Supporta la produzione automatizzata con tassi di rendimento elevati.
Applicazioni in tutti i settori:
Elettronica di consumo: smartphone, tablet, display pieghevoli, fotocamere.
Attrezzature mediche: Pacemaker, sistemi di diagnostica per immagini, biosensori.
Elettronica automobilistica: quadri strumenti, illuminazione a LED, sistemi airbag.
Automazione industriale: pannelli di controllo, bracci robotici e sensori intelligenti.
Integrando queste funzionalità, i PCB FPC non sono solo un componente tecnologico ma un vantaggio di progettazione strategica che definisce l’innovazione di prodotto e la competitività nella produzione elettronica di oggi.
Come selezionare il giusto produttore di PCB FPC e garantire la qualità?
Selezionare il giusto fornitore di PCB FPC è essenziale per ottenere prestazioni stabili del prodotto e affidabilità a lungo termine. Quando valuti un produttore, considera i seguenti aspetti:
(1) Capacità di produzione e attrezzature
Assicurarsi che il produttore sia dotato di perforatrici laser avanzate, sistemi di incisione di precisione e ispezione ottica automatica (AOI) per mantenere l'accuratezza e la coerenza dimensionale.
(2) Approvvigionamento dei materiali e controllo di qualità
I PCB FPC di alta qualità dipendono da materiali certificati come film in poliimmide Dupont™ o Panasonic™, combinati con fogli di rame ad elevata purezza. Rigorosi processi di controllo qualità come la conformità IPC Classe 3 e la certificazione ISO 9001 sono indicatori di affidabilità della produzione.
(3) Supporto tecnico e personalizzazione
Un fornitore professionale dovrebbe offrire supporto tecnico completo, dalla progettazione del layout del circuito in fase iniziale alla simulazione dell'impedenza, alla prototipazione e alla produzione di massa, garantendo che il prodotto finale soddisfi sia i requisiti di prestazioni che quelli di costo.
(4) Standard di prova e ispezione
I PCB FPC affidabili sono sottoposti a molteplici processi di test, tra cui:
Test elettrici (E-test) per il rilevamento di apertura/cortocircuito.
Prove di flessione e flessione per confermare la resistenza meccanica.
Prove di shock termico e invecchiamento per la durabilità ambientale.
Ispezione microscopica per l'uniformità della traccia e la qualità dell'adesione.
Scegliendo un fornitore esperto e certificato, puoi ridurre significativamente i rischi di produzione, migliorare l'affidabilità e ottimizzare il time-to-market.
Sezione Domande frequenti sul PCB FPC
Q1: Qual è la differenza tra PCB FPC e PCB rigido? A1: La differenza principale sta nella flessibilità e nella struttura. I PCB FPC utilizzano materiali flessibili come la poliimmide che consentono la piegatura e la piegatura, mentre i PCB rigidi sono realizzati con substrati solidi FR-4. I PCB FPC sono ideali per dispositivi compatti o mobili, mentre i PCB rigidi sono utilizzati per strutture statiche e di grandi dimensioni.
D2: I PCB FPC possono gestire applicazioni ad alta corrente? R2: Sì, con uno spessore del rame e una gestione termica adeguati, i PCB FPC possono gestire efficacemente correnti elevate. Gli FPC multistrato con rame rinforzato possono sostenere carichi pesanti nel settore automobilistico, nei moduli di potenza e nei sistemi di controllo industriale.
Potenziare l'innovazione con le soluzioni PCB FPC di Fanway
In un'era in cui flessibilità, affidabilità e precisione definiscono il progresso tecnologico, i PCB FPC svolgono un ruolo insostituibile nell'alimentazione della prossima generazione di dispositivi elettronici. La loro capacità di combinare struttura leggera, prestazioni ad alta velocità e adattabilità del design li rende una pietra miliare dell'innovazione in diversi settori, dall'elettronica di consumo alla tecnologia medica e oltre.
AFanway, siamo specializzati nella fornitura di soluzioni PCB FPC personalizzate che soddisfano gli standard industriali più esigenti. Con impianti di produzione avanzati, rigorosi test di qualità e un impegno per la soddisfazione del cliente, Fanway garantisce che ogni circuito flessibile offra prestazioni di punta e durata a lungo termine.
Se stai sviluppando componenti elettronici ad alte prestazioni e stai cercando un partner affidabile per PCB FPC, non esitare a farlocontattaciOggi. Il team di ingegneri di Fanway fornirà guida esperta, supporto alla progettazione e servizi di produzione unici per dare vita alle tue idee innovative.
