Scheda FR4è uno dei substrati per circuiti stampati più utilizzati nell'industria elettronica. In questo articolo completo, esploriamo cosa rappresenta il PCB FR4, come viene prodotto, dove viene applicato e perché rimane un materiale fondamentale per la progettazione e la produzione di componenti elettronici moderni.
Questo articolo spiega il significato del PCB FR4, le sue proprietà, i processi di produzione, i vantaggi, i limiti, le applicazioni nel mondo reale e i confronti con materiali PCB alternativi. Fornisce approfondimenti pratici per ingegneri, hobbisti, acquirenti e appassionati di tecnologia. Troverai anche una sezione FAQ dettagliata che risponde alle domande più comuni relative ai PCB FR4.

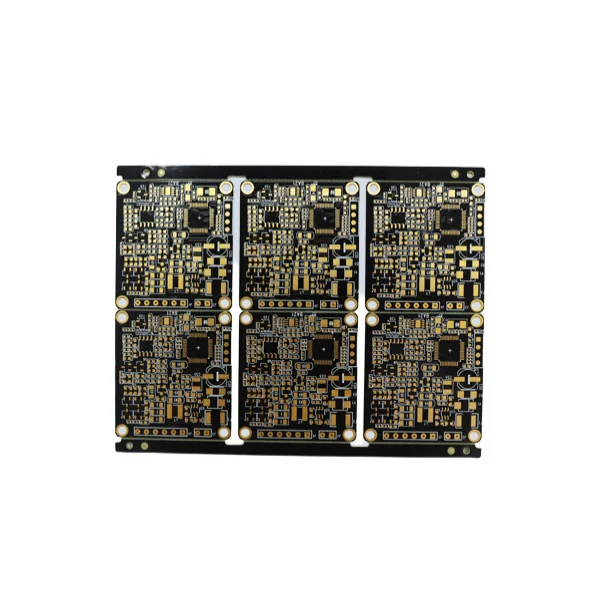

UNScheda FR4si riferisce ad un circuito stampato che utilizzaFR4come materiale di base. FR4 sta per "Flame Retardant 4", che è una designazione di grado assegnata al materiale laminato epossidico rinforzato con fibra di vetro. È di fatto il substrato standard utilizzato nella maggior parte dei componenti elettronici grazie alla sua elevata resistenza meccanica, eccellente isolamento elettrico e capacità di funzionare in un ampio intervallo di temperature.
Il termine "PCB" indica una piattaforma che collega componenti elettronici tramite circuiti in rame inciso e fori passanti placcati. Se combinato con FR4, forma una scheda durevole e affidabile adatta a qualsiasi cosa, dall'elettronica di consumo a basso costo ai sistemi di controllo industriale.
La produzione di un PCB FR4 prevede diversi passaggi precisi per garantire coerenza e qualità. Gli elementi fondamentali includono lamina di rame, fogli laminati FR4 e una serie di processi che trasformano le materie prime in circuiti stampati funzionali.
La scelta del materiale FR4 per la fabbricazione di PCB offre una serie di vantaggi che lo rendono ideale per molte applicazioni. Le sue prestazioni equilibrate, il rapporto costo-efficacia e la versatilità contribuiscono alla sua adozione diffusa.
Quando selezionano un materiale per la progettazione di PCB, gli ingegneri valutano diverse proprietà chiave che influenzano prestazioni e affidabilità. FR4 dimostra caratteristiche favorevoli in molti criteri.
| Proprietà | Descrizione | Valore/nota tipico |
|---|---|---|
| Costante dielettrica (Dk) | Indica la capacità del PCB di immagazzinare energia elettrica. | ~ 4,3–4,8 |
| Stabilità termica | Capacità di resistere al calore senza degradazione. | Fino a ~130°C |
| Resistenza alla trazione | Resistenza alla deformazione meccanica. | Alto |
| Ritardante di fiamma | Sicurezza nelle applicazioni in cui esiste il rischio di incendio. | Conforme alla classificazione UL94 V-0 |
| Resistenza all'umidità | Indispensabile per tavole in ambienti umidi. | Bene |
I PCB FR4 sono onnipresenti grazie alla loro versatilità e affidabilità. Di seguito è riportata una panoramica delle applicazioni in cui FR4 funziona eccezionalmente bene.
Gli ingegneri spesso scelgono tra FR4 e materiali alternativi come poliimmide, Rogers o substrati con nucleo metallico. Ogni materiale offre vantaggi unici adatti a esigenze specifiche.
| Materiale | Ideale per | Vantaggi | Limitazioni |
|---|---|---|---|
| FR4 | Elettronica generale | Economico, robusto, affidabile | Non ideale per RF ad alta frequenza |
| Poliimmide | PCB flessibili | Elevata resistenza al calore, flessibile | Costo più elevato |
| Rogers | RF ad alta frequenza | Perdite basse, stabile Dk | Costoso |
| Nucleo metallico | Applicazioni dei LED di potenza | Eccellente dissipazione del calore | Pesante e costoso |
Q:Cosa significa "FR4" nel PCB?
UN:FR4 sta per "Flame Retardant 4", che indica un laminato epossidico rinforzato con vetro che resiste al fuoco e fornisce resistenza strutturale ai PCB.
Q:Perché FR4 è così ampiamente utilizzato nell'industria dei PCB?
UN:FR4 combina resistenza meccanica, isolamento elettrico, resistenza termica ed efficienza economica, rendendolo adatto a un'ampia gamma di applicazioni elettroniche.
Q:L'FR4 può essere utilizzato in applicazioni RF ad alta frequenza?
UN:Mentre l'FR4 viene utilizzato nei circuiti a bassa frequenza, i circuiti RF ad alta frequenza spesso richiedono materiali come Rogers che abbiano perdite dielettriche inferiori per una migliore integrità del segnale.
Q:In che modo l'umidità influisce sui PCB FR4?
UN:L'FR4 ha una buona resistenza all'umidità, ma l'esposizione a lungo termine a un'umidità elevata può comunque influire sulle prestazioni. I rivestimenti protettivi e gli strati conformi aiutano a mitigare questo problema.
Q:FR4 è adatto per l'elettronica automobilistica?
UN:Sì, l'FR4 è ampiamente utilizzato nell'elettronica automobilistica grazie alla sua stabilità termica e durata, anche se è possibile scegliere varianti specifiche ad alta temperatura per ambienti estremi.
ComprensioneScheda FR4è essenziale per chiunque lavori o impari a conoscere la progettazione e la produzione elettronica. Le sue caratteristiche equilibrate lo rendono il materiale di base per innumerevoli dispositivi in tutto il mondo. Sia che tu stia valutando i materiali per un nuovo progetto o scegliendo un fornitore, FR4 rimane una scelta affidabile.
Per una fabbricazione di PCB FR4 di alta qualità su misura per le tue specifiche, valuta la possibilità di collaborare conShenzhen Fanway Technology Co., Ltd— un fornitore affidabile di soluzioni per la produzione di PCB di precisione.Contattonoi.
