Che cos'è l'assemblaggio PCB a montaggio superficiale e perché è importante?

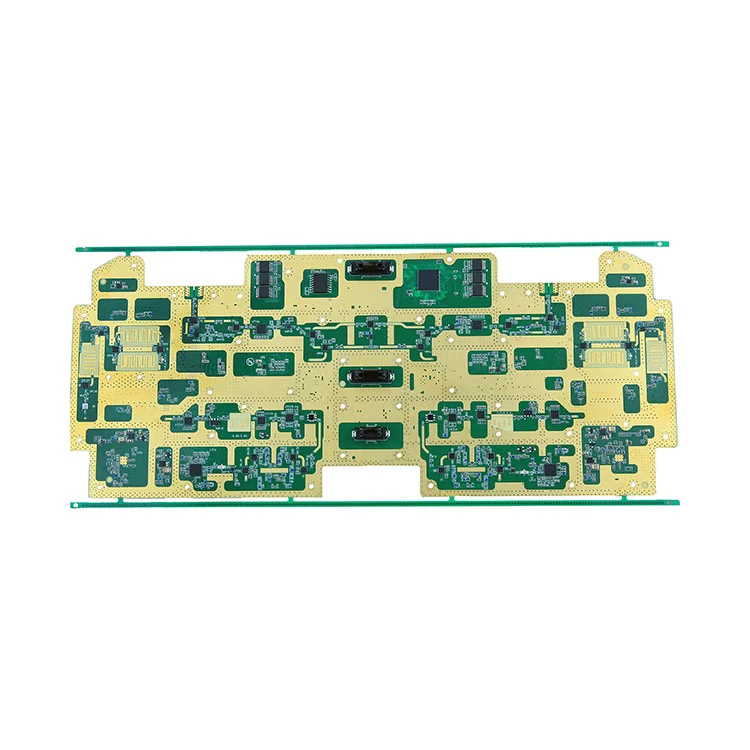

Che cos'è l'assemblaggio PCB a montaggio superficiale?

L'assemblaggio PCB a montaggio superficiale si riferisce al processo di assemblaggio elettronico in cui i componenti vengono montati direttamente sulla superficie di un circuito stampato (PCB) invece di essere inseriti attraverso i fori. Questo processo si basa sulla tecnologia a montaggio superficiale (SMT) e sui dispositivi a montaggio superficiale (SMD), che consentono una maggiore densità dei componenti e costi di produzione ridotti. SMT è diventato onnipresente nel settore elettronico grazie alla sua efficienza, scalabilità e vantaggi in termini di prestazioni.

In che modo la tecnologia a montaggio superficiale è diversa da quella a foro passante?

Il contrasto principale tra la tecnologia a montaggio superficiale (SMT) e la tecnologia a foro passante (THT) risiede nel modo in cui i componenti elettrici sono collegati al PCB:

Perché utilizzare il gruppo PCB a montaggio superficiale?

• Maggiore densità dei componenti:SMT consente più parti su schede più piccole.
• Costi di produzione ridotti:L'automazione riduce i costi di manodopera e gli errori di ripetibilità.
• Prestazioni elettriche migliorate:SMT riduce la lunghezza dei cavi, migliorando la qualità del segnale.
• Cicli di produzione più rapidi:I processi automatizzati di prelievo e posizionamento e di riflusso accelerano la produzione.
• Flessibilità di progettazione:Entrambe le superfici della scheda possono essere popolate.

Quali componenti sono comunemente utilizzati nell'assemblaggio PCB a montaggio superficiale?

SMT include molti tipi di componenti. Ecco quelli più comuni:

Quali sono le fasi chiave del processo nell'assemblaggio a montaggio superficiale?

1. Stampa con stampini:La pasta saldante viene applicata ai pad PCB utilizzando uno stencil.
2. Pick-and-Place:Le macchine posizionano gli SMD con precisione sulla pasta saldante.
3. Saldatura a riflusso:Il PCB passa attraverso un forno di rifusione per sciogliere la pasta saldante.
4. Ispezione e controllo qualità:I controlli AOI, a raggi X e ottici verificano l'accuratezza dell'assemblaggio.
5. Collaudo finale:I test funzionali confermano le prestazioni.

Come affrontare le sfide comuni delle assemblee?

L'assemblaggio SMT può affrontare diverse sfide, come la rimozione definitiva, i ponti di saldatura e i circuiti aperti. Le migliori pratiche includono:

• Ottimizza il layout del PCB:Design e spaziatura adeguati delle pastiglie per ridurre i problemi di saldatura.
• Ottimizza il profilo di riflusso:Profili di temperatura personalizzati per giunti di saldatura uniformi.
• Utilizza materiali di alta qualità:La pasta saldante e i componenti affidabili migliorano la consistenza.
• Esegui un QA efficace:Utilizza AOI, raggi X e ICT per individuare tempestivamente i difetti.

Quali materiali sono richiesti per SMT?

Come garantire la qualità e l'affidabilità dell'assemblaggio a montaggio superficiale?

L'assemblaggio a montaggio superficiale di alta qualità richiede test e validazioni rigorosi. I metodi chiave includono:

• Ispezione ottica automatizzata (AOI):Rileva componenti mancanti, polarità e problemi di saldatura.
• Ispezione a raggi X:Rivela i difetti nascosti dei giunti di saldatura.
• Test su circuito (ICT):Verifica le prestazioni elettriche a livello di componente.
• Test funzionali:Verifica il comportamento dell'intero circuito in condizioni reali.

Il QA combinato garantisce che i PCB soddisfino gli standard di prestazioni e affidabilità previsti nell'elettronica moderna.

Quali sono le tendenze future nell'assemblaggio di PCB a montaggio superficiale?

Diverse tendenze chiave stanno plasmando il futuro dell’SMT:

• Miniaturizzazione:Fattori di forma più piccoli e componenti micro-SMD.
• Automazione avanzata:Pick-and-place basato sull'intelligenza artificiale e feedback sul processo in tempo reale.
• Elettronica stampata in 3D:La produzione additiva si integra con SMT.
• Ispezione intelligente:L'apprendimento automatico migliora il rilevamento dei difetti.

Queste tendenze garantiscono che l'assemblaggio PCB a montaggio superficiale continui ad evolversi, migliorando le prestazioni e riducendo i cicli di produzione.

Domande frequenti

Che cos'è l'assemblaggio PCB a montaggio superficiale?

L'assemblaggio PCB a montaggio superficiale si riferisce al processo di montaggio di componenti elettronici direttamente sulla superficie di un PCB utilizzando processi SMT. Sostituisce il tradizionale assemblaggio a foro passante nella maggior parte dei dispositivi elettronici moderni grazie ai vantaggi in termini di efficienza e miniaturizzazione.

In che modo la tecnologia a montaggio superficiale migliora le prestazioni?

SMT migliora le prestazioni riducendo la lunghezza dei cavi, riducendo così l'induttanza e la resistenza. Ciò migliora l'integrità del segnale e consente alle schede di funzionare a frequenze più elevate con meno rumore.

Quali settori traggono maggiori vantaggi dall'assemblaggio a montaggio superficiale?

Settori come quello dell'elettronica di consumo, automobilistico, dei dispositivi medici, aerospaziale e delle telecomunicazioni fanno molto affidamento sull'SMT a causa della necessità di assemblaggi elettronici compatti, affidabili e ad alte prestazioni.

Quali sfide esistono nell'assemblaggio a montaggio superficiale?

Le sfide includono la gestione di componenti molto piccoli, la garanzia di un'applicazione precisa della pasta saldante e l'evitare difetti come la rimozione definitiva o i ponti di saldatura. Per mitigare questi problemi sono necessari sistemi avanzati di controllo e ispezione dei processi.

Perché il controllo qualità è fondamentale in SMT?

Il controllo di qualità garantisce affidabilità e funzionalità nei prodotti finiti. Con componenti ad alta densità e assemblaggio automatizzato, i difetti possono portare rapidamente a guasti sul campo. Processi come l'AOI e l'ispezione a raggi X rilevano i problemi prima del test finale.
