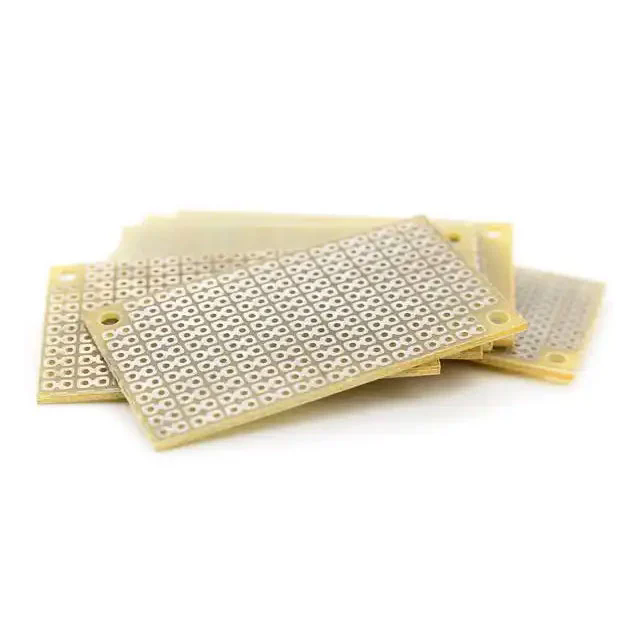

PCB ceramici(circuiti stampati) stanno rapidamente guadagnando terreno nei settori che richiedono elevate prestazioni termiche, affidabilità e miniaturizzazione. A differenza delle tradizionali schede FR4, i PCB ceramici utilizzano materiali ceramici come substrato, offrendo dissipazione del calore, resistenza meccanica e isolamento elettrico superiori.
I PCB ceramici sono circuiti stampati specializzati che utilizzano materiali ceramici, comunemente ossido di alluminio (Al₂O₃), nitruro di alluminio (AlN) o ossido di berillio (BeO), come substrato di base. Questi materiali sono scelti per la loro eccezionale conduttività termica, isolamento elettrico e stabilità in condizioni di alta temperatura.
Caratteristiche e parametri principali dei PCB ceramici:
| Parametro | Gamma/specifiche tipiche | Descrizione |
|---|---|---|
| Materiale del substrato | Al₂o₃, AlN, BEAO Beo | Determina la conduttività termica e le proprietà di isolamento elettrico |
| Conducibilità termica | 20–200 W/m·K | Dissipazione efficiente del calore per componenti ad alta potenza |
| Costante dielettrica (εr) | 8-9 (al ₂Oo), 8,5-9 (ALN) | Garantisce l'integrità del segnale nelle applicazioni ad alta frequenza |
| Coefficiente di dilatazione termica (CTE) | 6–7 ppm/°C | Riduce lo stress tra PCB e componenti montati |
| Temperatura operativa massima | 450–1000°C | Supporta il funzionamento ad alta temperatura senza degradazione del substrato |
| Spessore | 0,2–3,0 mm | Supporta sia design sottili che rigidi |
| Strato di rame | 35–105 µm | Fornisce una capacità di trasporto di corrente sufficiente |
| Finitura superficiale | Oro, Nichel, Stagno, Argento | Garantisce affidabilità nella saldatura e durata nel tempo |
I PCB ceramici sono spesso classificati inRame legato direttamente (DBC), Brasatura attiva dei metalli (AMB), ETecnologia del film spessotavole. Ciascun tipo soddisfa esigenze specifiche, dai moduli di potenza ad alta corrente ai dispositivi microelettronici, offrendo vantaggi unici nella gestione termica e nella robustezza meccanica.
Dissipazione del calore superiore:
I LED ad alta potenza, i moduli RF e l'elettronica di potenza generano una quantità significativa di calore. I PCB ceramici forniscono percorsi termici efficienti, prevenendo il surriscaldamento, migliorando la longevità e mantenendo prestazioni stabili in condizioni di carico elevato. I PCB ceramici a base di nitruro di alluminio, ad esempio, possono superare i livelli di conduttività termica di 200 W/m·K, di gran lunga superiori alle schede FR4 standard (~0,3 W/m·K).
Stabilità alle alte frequenze:
I substrati ceramici presentano una bassa perdita dielettrica, che garantisce un'attenuazione minima del segnale nei circuiti ad alta frequenza. Ciò li rende ideali per applicazioni RF, moduli 5G e dispositivi di comunicazione satellitare.
Stabilità meccanica e chimica:
La ceramica resiste alla corrosione, all'umidità e agli shock termici, il che è fondamentale negli ambienti automobilistici, aerospaziali e industriali in cui i PCB sono esposti a condizioni difficili.
Miniaturizzazione e design ad alta densità:
Con l'avvento dei dispositivi elettronici compatti, i PCB ceramici consentono un posizionamento più stretto dei componenti senza compromettere la gestione del calore. La loro rigidità strutturale supporta componenti pesanti o ad alta densità.
Affidabilità a lungo termine:
I PCB in ceramica mantengono le prestazioni per periodi prolungati anche in condizioni di temperature elevate e stress meccanico, riducendo la necessità di sostituzioni frequenti o guasti del sistema.
I PCB ceramici sono parte integrante dei settori che richiedono sia elevate prestazioni termiche che ingegneria di precisione. Le applicazioni chiave includono:
Illuminazione a LED:I LED ad alta potenza beneficiano dell'eccellente dissipazione del calore dei PCB in ceramica, migliorando la luminosità e la durata.
Elettronica di potenza:Gli inverter, i convertitori e i driver dei motori si affidano ai PCB ceramici DBC per gestire la corrente e il calore.
Industria automobilistica:I veicoli elettrici e i sistemi ibridi utilizzano PCB ceramici nella gestione della batteria e nei moduli del gruppo propulsore.
Telecomunicazioni:I dispositivi RF e 5G richiedono una trasmissione stabile del segnale ad alte frequenze, ottenibile con substrati ceramici a bassa perdita.
Dispositivi Medici:I circuiti ad alta affidabilità per sistemi di imaging, laser e diagnostica utilizzano PCB ceramici per mantenere operazioni precise ad alte temperature.
Tendenze emergenti:
Integrazione con l'elettronica flessibile:La combinazione di PCB ceramici con substrati flessibili consente progetti ibridi per dispositivi indossabili e robotica compatta.
Gestione termica avanzata:Innovazioni come tubi di calore incorporati o raffreddamento a microcanali vengono implementate insieme ai PCB in ceramica per migliorare ulteriormente le prestazioni.
Miniaturizzazione dei moduli ad alta potenza:I substrati ceramici supportano interconnessioni ad alta densità in piccoli fattori di forma, consentendo l'elettronica di consumo e le apparecchiature industriali di prossima generazione.
Produzione ecologica:Le tecniche di produzione ecologica di PCB ceramici stanno guadagnando terreno, riducendo l'impatto ambientale pur mantenendo prestazioni elevate.
D1: Quali sono i vantaggi dell'utilizzo di PCB ceramici rispetto ai PCB con nucleo metallico?
A1:I PCB ceramici offrono una conduttività termica superiore, una perdita dielettrica inferiore, una maggiore resistenza alla temperatura e una maggiore stabilità meccanica rispetto ai PCB con nucleo metallico. Mentre i nuclei metallici eccellono nella diffusione del calore, la ceramica fornisce una gestione termica precisa nei punti caldi localizzati e mantiene contemporaneamente l’isolamento elettrico.
D2: In che modo lo spessore di un PCB ceramico influisce sulle sue prestazioni?
A2:Substrati ceramici più spessi migliorano la resistenza meccanica e consentono una maggiore capacità di corrente, ma possono ridurre leggermente l'efficienza di dissipazione del calore per unità di spessore. La scelta dello spessore ottimale bilancia rigidità, prestazioni termiche e fattibilità di produzione per l'applicazione prevista.
D3: I PCB ceramici possono essere utilizzati in applicazioni ad alta frequenza?
A3:Sì, i PCB ceramici hanno una bassa perdita dielettrica e una permettività stabile, che li rendono ideali per circuiti RF, moduli 5G e applicazioni a microonde, dove l'integrità del segnale è fondamentale.
D4: I PCB ceramici sono più costosi delle tradizionali schede FR4?
A4:Sì, i PCB ceramici generalmente hanno costi iniziali più elevati a causa della complessità del materiale e della lavorazione. Tuttavia, l'affidabilità a lungo termine, l'efficienza termica e i tassi di guasto ridotti spesso giustificano l'investimento, soprattutto nelle applicazioni ad alta potenza o ad alta frequenza.
D5: Quali sono le differenze tra i PCB ceramici DBC, AMB e a film spesso?
A5:Le schede DBC sono dotate di rame direttamente legato alla ceramica, garantendo un'eccellente conduzione termica per i dispositivi di alimentazione. Le schede AMB utilizzano tecniche di brasatura per una forte connettività termica ed elettrica. I PCB ceramici a film spesso si basano su paste conduttive stampate, adatte per circuiti compatti e multistrato.
Fanwayè specializzata in PCB ceramici ad alte prestazioni su misura per l'elettronica avanzata. L'azienda combina materiali ceramici di prima qualità con processi di produzione accurati per garantire una gestione del calore, stabilità del segnale e affidabilità meccanica superiori. Offrendo una gamma completa di soluzioni PCB ceramiche, comprese le varianti DBC, AMB e Thick Film, Fanway soddisfa le diverse esigenze di settori che vanno dall'illuminazione a LED all'elettronica automobilistica.
Con decenni di esperienza e un'enfasi sulla qualità, Fanway garantisce che ogni scheda sia allineata agli standard internazionali, supportando i clienti nel raggiungimento di prestazioni termiche ottimizzate, maggiore durata dei dispositivi e soluzioni di progettazione ad alta densità. Per richieste, supporto tecnico o soluzioni PCB ceramiche personalizzate,contattacioggi per esplorare le offerte innovative di Fanway e migliorare i tuoi progetti elettronici.
