Questa guida spiega PCB multistrato tecnologia: cos'è, in cosa differisce dai PCB a strato singolo e doppio, perché è fondamentale nell'elettronica moderna, come funziona la produzione e le migliori pratiche di progettazione. Con approfondimenti daShenzhen Fanway Technology Co., Ltd, questo articolo è utile a ingegneri, progettisti e professionisti degli appalti con conoscenze utili e domande frequenti.

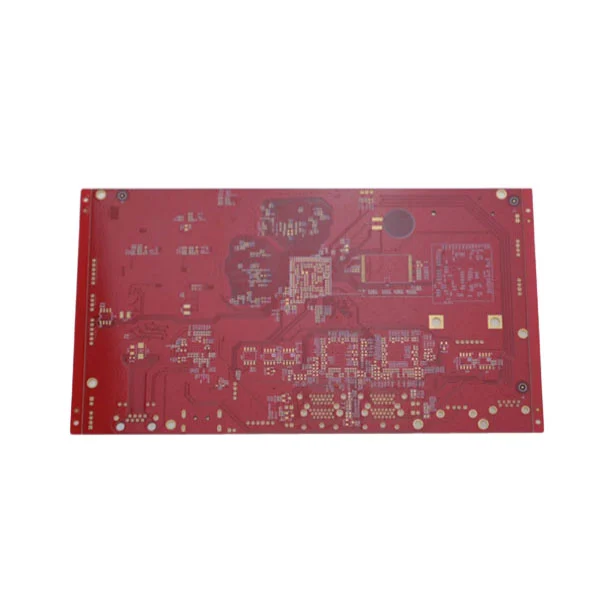

A PCB multistrato— o circuito stampato multistrato — è un pannello composto da tre o più strati conduttivi (solitamente rame) separati da materiale isolante e legati insieme tramite laminazione. A differenza dei PCB a strato singolo o doppio, i design multistrato consentono una maggiore densità di instradamento, prestazioni migliori e connessioni elettriche più complesse con un ingombro compatto. Alle aziende piaceShenzhen Fanway Technology Co., Ltdè specializzata nella costruzione di PCB multistrato altamente affidabili per l'elettronica avanzata nei settori delle telecomunicazioni, dei dispositivi medici e aerospaziale.
I PCB multistrato funzionano impilando strati di rame conduttivi alternati e fogli isolanti prepreg/fibra di vetro. Il design a sezione trasversale consente ai segnali di viaggiare tra gli strati interni ed esterni attraverso fori passanti placcati (PTH) o via. Impedenza controllata, piani di potenza e strategie di integrità del segnale garantiscono un funzionamento affidabile alle alte frequenze.
| Tipo di livello | Descrizione |
|---|---|
| Livello del segnale | Percorsi, circuiti e interconnessioni. |
| Aereo di potenza | Distribuisce potenza e terra; riduce il rumore. |
| Nucleo | Substrato di base rigido che fornisce resistenza. |
| Prepreg | Adesivo isolante che unisce gli strati. |
Gli strati interni forniscono routing aggiuntivo e percorsi del segnale ad alta velocità, mentre gli strati esterni supportano l'assemblaggio dei componenti. Attraverso un'attenta progettazione dello stack-up, i produttori apprezzanoShenzhen Fanway Technology Co., Ltdgarantiscono una diafonia minima e prestazioni elettriche ottimali.
I PCB multistrato offrono numerosi vantaggi rispetto ai tipi di schede più semplici. Di seguito sono riportati i motivi principali per cui gli ingegneri li preferiscono:
I PCB multistrato sono essenziali nelle industrie che richiedono componenti elettronici complessi e affidabili:
Ai produttori piaceShenzhen Fanway Technology Co., Ltdsupportano la produzione in grandi volumi per questi settori con impedenza controllata e tolleranze strette essenziali per applicazioni critiche in termini di prestazioni.
La progettazione di un PCB multistrato di successo richiede strumenti specializzati, ingegneri esperti e il rigoroso rispetto dei vincoli elettrici e meccanici. Ecco i passaggi principali del processo di progettazione:
Team di progettazione pressoShenzhen Fanway Technology Co., Ltdcollaborare con i clienti per convalidare impilamenti e strategie di layout, garantendo il successo della produzione e prodotti finali affidabili.
Costruire PCB multistrato è più complesso rispetto alle schede a strato singolo a causa della maggiore precisione e del coinvolgimento dei materiali. Le sfide tipiche includono:
Ai produttori esperti piaceShenzhen Fanway Technology Co., Ltdimplementare rigorosi controlli di processo e procedure di test per mitigare questi rischi, garantendo rendimenti elevati e affidabilità del prodotto.
D: Cosa significa "PCB multistrato"?
R: Un PCB multistrato si riferisce a un circuito stampato con tre o più strati di rame conduttivi separati da materiali isolanti. Questi strati sono laminati insieme per creare un'unica scheda in grado di gestire il complesso instradamento dei segnali nell'elettronica avanzata.
D: In cosa differisce un PCB multistrato da un PCB a doppio strato?
R: Un PCB a doppio strato ha solo due strati di rame (superiore e inferiore) per il routing, mentre un PCB multistrato include strati interni che consentono una densità di interconnessione molto maggiore, prestazioni migliorate e una migliore integrità del segnale, rendendolo ideale per applicazioni ad alta velocità.
D: Perché i piani di alimentazione e di massa sono importanti nei PCB multistrato?
R: I piani di alimentazione e di terra forniscono superfici di riferimento a bassa impedenza che migliorano le prestazioni elettriche, riducono il rumore e migliorano il controllo EMI. Questi piani aiutano anche a distribuire la potenza in modo uniforme ai componenti.
D: Quali materiali tipici vengono utilizzati nella fabbricazione di PCB multistrato?
R: I materiali includono fogli di rame per strati conduttivi, prepreg (fibra di vetro impregnata di resina) per isolamento e collegamento e substrati centrali che forniscono supporto meccanico. La scelta dei materiali giusti influisce su fattori prestazionali come la costante dielettrica e la stabilità termica.
D: È possibile riparare i PCB multistrato?
R: La riparazione dei PCB multistrato è più impegnativa rispetto alle schede a strato singolo a causa degli strati e dei via interrati. A volte è possibile risolvere piccoli problemi superficiali, ma i guasti più profondi possono richiedere tecniche avanzate o una sostituzione completa, a seconda del danno.
D: In che modo i produttori testano i PCB multistrato?
R: I produttori utilizzano l'ispezione ottica automatizzata (AOI), i test con sonde mobili, l'imaging a raggi X e i test di continuità elettrica per garantire che ogni strato e connessione soddisfi le specifiche di progettazione. Shenzhen Fanway Technology Co., Ltd segue rigorosi protocolli di test per fornire schede affidabili.
