Nel panorama competitivo odierno della produzione di componenti elettronici, la scelta del giusto materiale per circuiti stampati può influenzare in modo significativo l'affidabilità del prodotto, l'efficienza dei costi e la scalabilità della produzione. Mentre FR-4 domina le discussioni,Scheda elettronica CEM-1rimane una soluzione pratica ed estremamente conveniente per molte applicazioni a strato singolo. Per ingegneri e responsabili degli acquisti che devono bilanciare prestazioni e vincoli di budget, capire quando e perché scegliere CEM-1 può eliminare spese inutili e ritardi di produzione. Questa guida completa esplora la struttura, le proprietà, le applicazioni, i vantaggi, i limiti e le considerazioni sull'approvvigionamento del PCB CEM-1, aiutandoti a prendere decisioni sicure e informate.

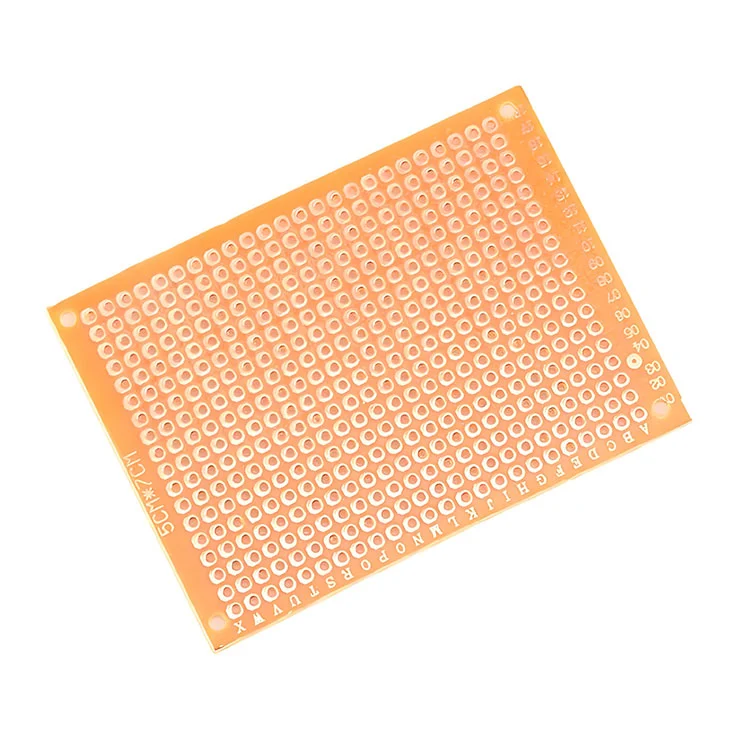

Scheda elettronica CEM-1 (Composite Epoxy Material 1) è un materiale di base composito ignifugo utilizzato principalmente per circuiti stampati a strato singolo. È composto da uno strato superficiale di tessuto di vetro intrecciato abbinato ad un nucleo a base di carta impregnata con resina epossidica. Questa struttura ibrida offre un equilibrio tra resistenza meccanica ed efficienza dei costi.
A differenza dell'FR-4, che utilizza un rinforzo completo in fibra di vetro, CEM-1 presenta un singolo strato di fibra di vetro sulla superficie, rendendolo ideale per applicazioni che non richiedono costruzione multistrato o elevata resistenza alle sollecitazioni meccaniche.
La struttura interna del PCB CEM-1 gioca un ruolo cruciale nelle sue caratteristiche prestazionali.
Grazie a questa composizione a strati, il PCB CEM-1 è meccanicamente stabile per l'elettronica di consumo standard, pur mantenendo un costo del materiale inferiore rispetto alle alternative interamente in fibra di vetro.
| Proprietà | Valore tipico | Impatto sulle prestazioni |
|---|---|---|
| Ritardante di fiamma | UL94V-0 | Maggiore sicurezza antincendio |
| Costante dielettrica | 4.5 – 5.2 | Adatto per circuiti a bassa frequenza |
| Resistenza termica | Moderare | Non ideale per circuiti ad alta potenza |
| Resistenza meccanica | Medio | Buono per applicazioni standard |
| Supporto dei livelli | Solo a strato singolo | Complessità di progettazione limitata |
| Caratteristica | Scheda elettronica CEM-1 | Scheda FR-4 |
|---|---|---|
| Struttura | Carta composita + superficie in vetro | Completamente in fibra di vetro |
| Supporto dei livelli | Monostrato | Da singolo a multistrato |
| Costo | Inferiore | Più alto |
| Resistenza meccanica | Moderare | Alto |
| Resistenza al calore | Medio | Alto |
Se il tuo prodotto richiede instradamento multistrato, componenti pesanti o carichi termici elevati, generalmente è preferibile FR-4. Tuttavia, per progetti semplici, sensibili ai costi e a strato singolo, il PCB CEM-1 offre un valore eccellente.
Il PCB CEM-1 è ampiamente utilizzato in applicazioni in cui la semplicità e l'efficienza in termini di costi sono fondamentali:
Presso Shenzhen Fanway Technology Co., Ltd, il PCB CEM-1 viene spesso selezionato per la produzione di elettronica di consumo in grandi volumi dove i requisiti prestazionali sono moderati ma il controllo dei costi è fondamentale.
I materiali CEM-1 sono generalmente più convenienti dei laminati integrali in fibra di vetro. Per la produzione su larga scala, ciò si traduce in risparmi sostanziali.
Fornisce proprietà di isolamento affidabili per applicazioni a bassa frequenza.
La classificazione UL94 V-0 garantisce la conformità agli standard di sicurezza antincendio.
CEM-1 è più facile da forare e lavorare nella produzione di massa rispetto ai pannelli in fibra di vetro più spessi.
Comprendere queste limitazioni impedisce rielaborazioni della progettazione e guasti imprevisti del prodotto.
Considera la seguente lista di controllo:
Se la maggior parte delle risposte sono “sì”, CEM-1 PCB è probabilmente la scelta giusta.
Shenzhen Fanway Technology Co., Ltd è specializzata nella fabbricazione di PCB di precisione con rigorosi standard di controllo qualità:
La collaborazione con un produttore esperto garantisce che anche i prodotti PCB CEM-1 convenienti mantengano elevata affidabilità e coerenza.
No, CEM-1 è progettato principalmente per applicazioni a strato singolo.
Funziona adeguatamente a calore moderato ma non è consigliato per ambienti ad alta potenza o ad alta temperatura.
Sì, generalmente è più conveniente grazie alla sua struttura in materiale composito.
La maggior parte dei materiali CEM-1 soddisfa i requisiti di ritardanza di fiamma UL94 V-0.
Il PCB CEM-1 rimane una soluzione pratica ed economica per applicazioni elettroniche a strato singolo. Le sue prestazioni equilibrate, la resistenza alla fiamma e la convenienza lo rendono particolarmente prezioso nella produzione di elettronica di consumo in grandi volumi. Comprendendone i punti di forza e i limiti, le aziende possono ottimizzare le prestazioni del prodotto controllando i costi.
Se stai valutando il PCB CEM-1 per il tuo prossimo progetto,Shenzhen Fanway Technology Co., Ltdoffre competenza produttiva affidabile, rigorosa garanzia di qualità e prezzi competitivi per supportare i tuoi obiettivi di produzione. Per soluzioni personalizzate e una guida professionale su misura per la vostra applicazione,contattacioggi per discutere di come possiamo aiutarvi a portare i vostri prodotti elettronici sul mercato in modo efficiente e sicuro.
