Nei moderni prodotti elettronici, i circuiti stampati (PCB) sono un componente core indispensabile. Non è solo un vettore di vari componenti elettronici, ma determina anche la qualità di connessione elettrica e la stabilità operativa dell'intera macchina. Con il rapido sviluppo della tecnologia elettronica, diversi tipi diPCBsono emersi anche per soddisfare le esigenze di varie applicazioni complesse. Questo articolo ti fornirà un'introduzione dettagliata ai tipi comuni di circuiti stampati e ai loro scenari applicabili.
Le schede a faccia singola sono la struttura PCB più elementare. I modelli conduttivi sono distribuiti solo su un lato del substrato e l'altro lato viene utilizzato per installare componenti elettronici. Questo tipo di circuito ha un semplice processo di produzione e a basso costo ed è ampiamente utilizzato nei prodotti a basso costo e a bassa complessità come giocattoli elettronici, elettrodomestici, illuminazione a LED e radio.
Caratteristiche:
Basso costo
Struttura semplice
Facile da produrre in serie
A differenza delle tavole a faccia singola, a doppia facciaPCBhanno modelli conduttivi su entrambi i lati del substrato e i collegamenti elettrici su entrambi i lati sono raggiunti attraverso VIA. Questa struttura aumenta notevolmente la densità del cablaggio e la complessità del circuito ed è adatta a dispositivi elettronici con più funzioni e strutture più compatte.
Applicazioni comuni: pannelli di controllo industriale, strumentazione, attrezzature per l'alimentazione, elettrodomestici intelligenti, ecc.

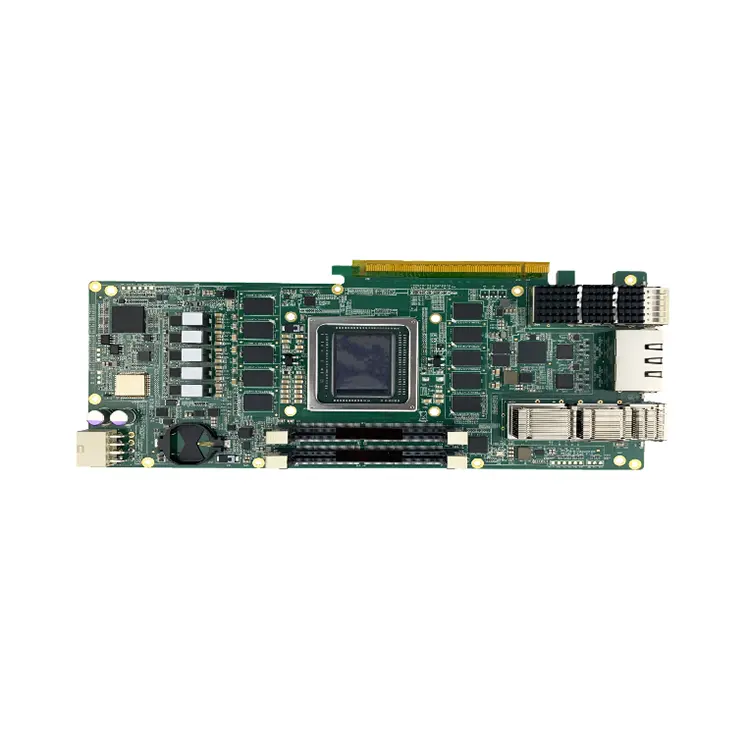

Il PCB multistrato è costituito da più di tre strati di strati conduttivi (di solito 4, 6, 8 o addirittura dozzine di strati), separati da materiali isolanti nel mezzo e collegati da buchi ciechi o sepolti. Questo tipo di circuito può ottenere una maggiore densità di cablaggio e una più forte compatibilità elettromagnetica, adatta per dispositivi elettronici di fascia alta.
Ampiamente usato in:
Attrezzatura di comunicazione
Attrezzatura medica
Madri per computer ad alte prestazioni
Prodotti elettronici aerospaziali e militari
Vantaggi:
Alto utilizzo dello spazio
Buone prestazioni elettriche
Forte capacità anti-interferenza
I circuiti flessibili sono realizzati in substrati di plastica flessibili (come pellicola di poliimmide o poliestere), hanno una buona flessibilità e possono essere piegati, piegati o attorcigliati. FPC è ampiamente utilizzato in prodotti elettronici sottili e leggeri come smartphone, laptop, telecamere, dispositivi indossabili, ecc.
Caratteristiche principali:
Pieghevole e pieghevole
Dimensioni leggere e ridotte
Installazione flessibile
La scheda flessibile rigida combina i vantaggi del PCB rigido e del PCB flessibile e ha aree rigide e flessibili nello stesso circuito. Questa struttura è particolarmente adatta per dispositivi elettronici con spazio limitato e pieghe multiple, come attrezzature di monitoraggio medico, moduli della fotocamera e sistemi di comunicazione militare.
Vantaggi:
Può salvare connettori e cablaggi
Migliora la stabilità della trasmissione del segnale
Struttura compatta e alta affidabilità

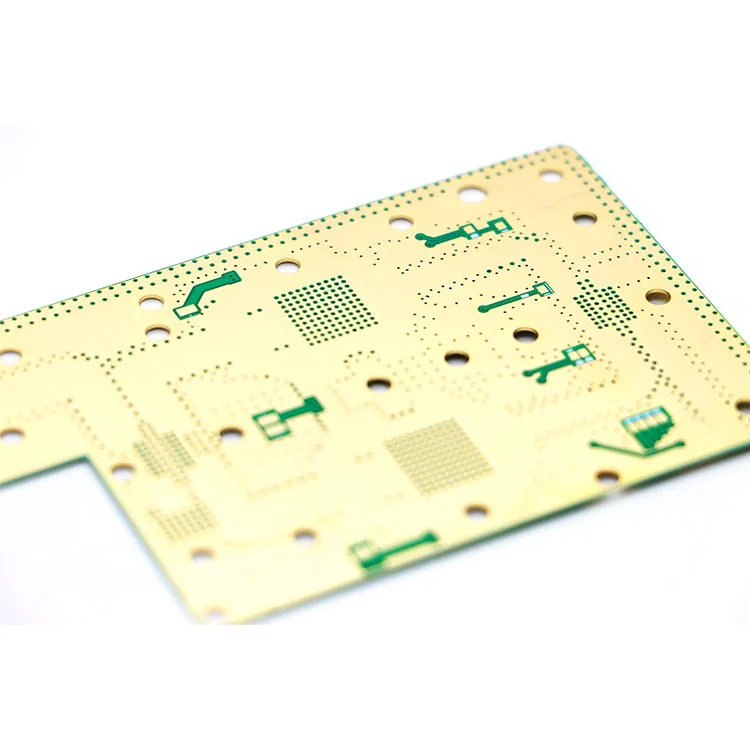

Il PCB ad alta frequenza utilizza materiali speciali ad alta frequenza, come PTFE (politetrafluoroetilene), ecc., Che può supportare la trasmissione stabile di segnali ad alta frequenza. Questo tipo di PCB è utilizzato principalmente nei sistemi radar, apparecchiature di comunicazione a radiofrequenza, antenne 5G, radar automobilistici e altre occasioni con requisiti di integrità del segnale estremamente elevati.
Caratteristiche:
Costante dielettrico basso
Prestazioni stabili ad alta frequenza
Adatto per applicazioni di comunicazione ad alta velocità
Il PCB a base di metalli (come il substrato di alluminio, il substrato di rame) utilizza materiali metallici come strato conduttivo termico, ha buone prestazioni di dissipazione del calore e viene spesso utilizzato in LED di potenza, elettronica automobilistica, moduli di potenza e altri prodotti con severi requisiti sulla dissipazione del calore.
Vantaggi:
Forte conducibilità termica
Elevata resistenza meccanica
Estendere la vita dei componenti elettronici
Come "sistema nervoso centrale" dei prodotti elettronici, il tipo di circuito stampato influisce direttamente sulle prestazioni, il volume, il costo e persino la stabilità del prodotto. Comprendere le caratteristiche strutturali e gli scenari di applicazione di vari PCB aiuterà le aziende a selezionare in modo più accurato e migliorare la competitività del prodotto.
