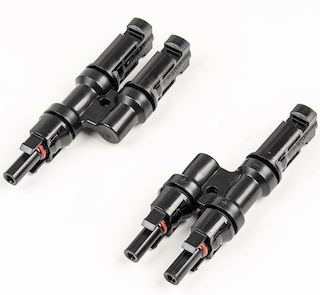

Adattatore parallelo per connettore di derivazione T da 2 a 1 pannello solare

Questo adattatore parallelo di qualità con connettore diramazione a T per pannello solare 2 a 1 di Dsola è uno strumento progettato con precisione per ottimizzare la distribuzione dell'energia CC. Questo connettore di derivazione a T per pannello solare 2 a 1 è progettato per la stabilità ad alta tensione, consentendo agli installatori di collegare due moduli o stringhe separati senza sforzo. Concentrandoci su un design compatto e senza attrezzi, garantiamo che l'espansione del sistema o la configurazione iniziale rimangano sicure e resistenti alle intemperie, soddisfacendo le rigorose esigenze dei moderni impianti fotovoltaici.

Caratteristiche del prodotto

● Connessione rapida senza attrezzi
Il meccanismo di chiusura a scatto integrato consente un rapido assemblaggio con clic. Questo connettore di diramazione MC4 T 2 a 1 per array di pannelli solari elimina la necessità di strumenti specializzati, facilitando installazioni rapide in loco e facili regolazioni di manutenzione.

● Protezione resistente alle intemperie
Progettati con un grado di impermeabilità IP67, i connettori utilizzano anelli di tenuta di alta qualità per bloccare umidità e polvere. Ciò garantisce prestazioni costanti in condizioni esterne estreme, tra cui forti piogge, neve e ambienti ad elevata umidità.

● Perdita di potenza minima
I contatti interni sono realizzati in rame stagnato ad alta conduttività, garantendo un collegamento a bassa resistenza. Ciò massimizza il trasferimento di corrente dai moduli all'inverter, prevenendo l'accumulo di calore e gli sprechi di energia all'interno del circuito.

● Robusta resistenza termica
Costruito in materiale PPO rinforzato, l'adattatore parallelo con connettore di derivazione a T per pannello solare 2 a 1 mantiene la sua integrità strutturale in un ampio intervallo di temperature. È altamente resistente ai raggi UV e all'invecchiamento, garantendo una durata utile pari alla longevità dei pannelli solari.

● Design compatto salvaspazio
Il sottile profilo con diramazione a T è ideale per l'uso in spazi ristretti, come scatole di giunzione o guide di montaggio su tetto affollate. Consente una gestione organizzata dei cavi senza aggiungere ingombri inutili al layout del sistema.

Applicazione

Ottimizzazione di array su larga scala
Utilizzato per raggruppare coppie di moduli all'interno di parchi solari montati a terra per semplificare l'alimentazione principale degli inverter e migliorare l'efficienza complessiva di raccolta dell'energia.

Sistemi combinatori di stringhe fotovoltaiche
Essenziale per unire più stringhe all'interno di quadri elettrici, consentendo a diversi gruppi di pannelli collegati in serie di alimentare un'unica linea di distribuzione CC.

Estensioni e aggiornamenti del sistema
Una soluzione ideale per espandere gli array esistenti. Consente l'aggiunta di nuovi pannelli senza richiedere una revisione totale dell'attuale infrastruttura di cablaggio.

Configurazioni portatili e di emergenza
Fornisce un metodo di connessione affidabile e di rapida implementazione per installazioni solari temporanee in aree remote o eventi di risposta alle emergenze in cui il tempo è fondamentale.

Perché utilizzare un connettore con diramazione a T?

Il motivo principale per utilizzare un adattatore parallelo con connettore di derivazione a T per pannello solare 2 a 1 è aumentare la corrente totale del pannello solare mantenendo la tensione costante. Collegando i pannelli in parallelo, è possibile soddisfare i requisiti di carica ad alta corrente di controller o inverter di batterie specifici. Inoltre, i connettori con diramazione a T riducono drasticamente la quantità di cavi di estensione e di singoli connettori necessari, riducendo al minimo i potenziali punti di guasto e abbassando il costo totale del bilanciamento del sistema (BOS).

Domande frequenti

D: Posso usarli per collegare pannelli solari di diverse dimensioni?
R: Si consiglia vivamente di utilizzare questi connettori solo per pannelli con tensione nominale identica. Il collegamento in parallelo di pannelli con tensioni non corrispondenti può far sì che l'energia venga respinta nel modulo a tensione inferiore, causando perdite di energia e potenziali danni.

D: Sono compatibili con i sistemi standard da 1000 V e 1500 V?
R: Sì, i nostri adattatori con diramazione a T sono progettati per funzionare in sicurezza nei moderni ambienti CC ad alta tensione, fornendo l'isolamento per carichi pesanti richiesto sia per le tensioni residenziali che per quelle su scala industriale.

D: Ho bisogno di uno strumento speciale per scollegarli?
R: Anche se si bloccano saldamente a mano per evitare disconnessioni accidentali, consigliamo di utilizzare una chiave solare standard per premere le linguette di bloccaggio per un rilascio facile e sicuro durante la manutenzione.

Parametri del prodotto

SISTEMA DI CONNETTORE DI DERIVAZIONE SOLAR T
Dati tecnici
Sistema di connettori				COLLEGAMENTO MC4		Materiale isolante		PPO
Corrente nominale				Certificato da 50A		Connettori a spina del sistema di bloccaggio		A scatto (solo/solo MC4)
Tensione nominale				1500 V CC (IEC) 600 V CC (UL)		Classe di fiamma		UL94-HB / UL94-V0
Intervallo di temperatura ambiente				-40°C...+90°C (IEC) -40°C...+40°C (UL)		Classe di sicurezza		II
Grado di protezione, accoppiato				IP67		Sistema di contatto		MC Multilamellare
Resistenza di contatto dei connettori a spina				0,5mΩ		Tipo di terminazione Crimpen		Crimpatura
Materiale di contatto				Rame, stagnato		Dimensioni del cavo		2,5 mm2, 4 mm2, 6 mm2
Forza di inserimento/Con forza di trazione				<50N/>50N		Garanzia		25 anni
