Circuiti stampati(PCB) sono la spina dorsale silenziosa dell'elettronica di oggi. In uno smartphone, un sistema di controllo automobilistico, uno scanner medico o un modulo di navigazione aerospaziale, i PCB forniscono le basi fisiche ed elettriche che collega tutti i componenti. Comprendere come lavorano inizia con il riconoscimento del turno che hanno portato alla tecnologia. Prima dei PCB, il cablaggio veniva eseguito manualmente con connessioni point-to-point. Questo metodo non era solo soggetto a errori, ma anche a scalabilità limitata. I PCB hanno risolto questi problemi offrendo strutture standardizzate e stratificate che garantiscono una progettazione compatta, affidabilità ed efficienza di produzione di massa.
Allora, come funzionano esattamente? Nel loro centro, i PCB hanno tre scopi principali:
Supporto meccanico- Assicurare i componenti in atto.
Collegamenti elettrici- Fornire percorsi conduttivi per il flusso di corrente.
Integrità del segnale- Garantire che i segnali elettronici viaggi con perdite o interferenze minime.

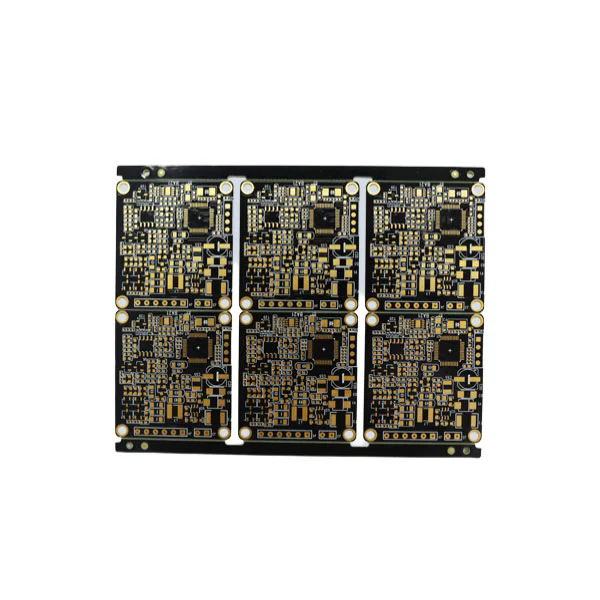

La costruzione coinvolgesubstrati, in genere fibra di vetro FR4 o altri materiali, che fungono da strato isolante. Inoltre, i fogli di rame sono laminati, incisi in percorsi e placcati con finiture protettive. Il risultato finale è una scheda progettata meticolosamente in cui possono essere montati resistori, condensatori, microchip e connettori.
I PCB possono essere a faccia singola, a doppia faccia o multistrato a seconda della complessità del design. I PC a multistrato, a volte che raggiungono più di 40 strati, sono essenziali per le apparecchiature di calcolo e telecomunicazioni avanzate, in cui la densità di routing del segnale è fondamentale. IncorporanoVias(interconnessioni verticali) che consentono ai segnali di passare attraverso livelli diversi mantenendo l'integrità delle prestazioni.
La gestione del calore è un altro ruolo cruciale dei PCB. Progettando VIA termiche, dissipatori di calore o speciali versamenti di rame, i produttori assicurano che i componenti sensibili rimangono a temperature operative sicure. Senza tali considerazioni di progettazione, il rischio di fallimento del sistema aumenta in modo significativo.
Le industrie si basano su vari tipi di PCB su misura per applicazioni specifiche. Comprendere come la funzione di queste varianti fornisce approfondimenti sul perché i PCB rimangono indispensabili nella produzione di elettronica globale.
PCB a faccia singola: Questi sono il tipo più semplice, con tracce di rame su un solo lato della scheda. Sono economici e ampiamente utilizzati in calcolatori, radio e elettronica di consumo semplici.
PCB a doppia faccia: Con tracce di rame su entrambi i lati, consentono disegni a circuiti più complessi. I componenti possono essere montati su entrambi i lati, aumentando la densità.
PCB multistrato: Comprendendo tre o più livelli di rame conduttivo, queste schede gestiscono applicazioni altamente complesse. Gli smartphone, i dispositivi medici avanzati ed elettronica aerospaziale spesso si basano su questi.
PCB rigidi: Costruito su substrati solidi, offrono stabilità e durata, rendendoli comuni nella maggior parte dei dispositivi elettronici.
PCB flessibili: Costruito con materiali piegabili come la poliimmide, possono ruotare e piegare, ideali per dispositivi indossabili ed elettronica compatta.
PCB-Flex rigidi: Un ibrido che combina aree rigide e flessibili, offrendo contemporaneamente stabilità strutturale e flessibilità di progettazione.
PCB ad alta frequenza: Realizzato con materiali specializzati, assicurano l'accuratezza del segnale per applicazioni come le telecomunicazioni e i sistemi radar.
Per evidenziare chiaramente i parametri del prodotto professionale, ecco una tabella di riepilogo:
| Parametro | Intervallo/specifica tipica | Esempio di applicazione |
|---|---|---|
| Materiale di base | FR4, Polyimide, Cem-1, Rogers | Elettronica di consumo, automobili, apparecchiature RF |
| Spessore del rame | 0,5 once - 6 once | Power board, controllo industriale |
| Conta dei strati | 1 - 40+ | Dai giocattoli ai supercomputer |
| Finitura superficiale | Hasl, enig, osp, argento immersione, stagno immersione | Migliora la saldabilità, la resistenza alla corrosione |
| Larghezza/spaziatura minima di traccia | 2 - 4 mils (progetti avanzati al di sotto di 2 mil possibili) | Dispositivi interconnessioni ad alta densità (HDI) |
| Temperatura operativa | -55 ° C a +150 ° C (progetti speciali fino a 200 ° C +) | Controllo aerospaziale, militare, industriale |
| Costante dielettrico (DK) | 2.2 - 4,5 a seconda del materiale | Trasmissione del segnale ad alta frequenza |
| Conducibilità termica | 0,25 - 2,0 W/MK (a seconda del substrato) | Circuiti sensibili al calore |
Questi parametri dettano le prestazioni, la durata e l'affidabilità di ciascun PCB. I produttori selezionano attentamente le specifiche in base ai requisiti di uso finale. Ad esempio, un PCB ECU automobilistico richiede una maggiore resistenza al calore e tolleranza alle vibrazioni rispetto a una semplice scheda di illuminazione a LED domestica.
L'affidabilità di un circuito stampato non dipende solo dalla progettazione ma anche da processi di produzione precisi. I PCB di alta qualità richiedono una stretta aderenza agli standard internazionali come IPC-A-600 (accettabilità delle schede stampate). Il processo in genere include i seguenti passaggi:
Design e layout- Gli ingegneri creano lo schema e lo traducono in file Gerber, che determinano modelli di rame, fori di perforazione e maschere di saldatura.
Preparazione del substrato- Il materiale FR4 o scelto viene tagliato e laminato con un foglio di rame.
Trasferimento e incisione dell'immagine- I motivi del circuito vengono stampati e il rame indesiderato viene inciso, lasciando percorsi conduttivi.
Perforazione e placcatura- I fori vengono perforati per VIA e cavi componenti, quindi placcati per garantire la conducibilità.
Applicazione della maschera di saldatura- Viene applicato uno strato di polimero protettivo, isolanti tracce e prevenire il ponte di saldatura.
Finitura superficiale- HASL (livellamento di saldatura dell'aria calda), ENIG (Gold di immersione in nichel elettroless) o altre finiture vengono applicati per migliorare la saldabilità.
Silkscreen Printing- Vengono aggiunti segni di riferimento, loghi ed etichette.
Test elettrici-La sonda volante o i test basati su dispositivi assicurano che tutte le connessioni siano valide e non ci sono cortometraggi o circuiti aperti.
Ispezione e imballaggio finale- Le schede sono ispezionate visivamente, misurate e confezionate in base alle esigenze del cliente.
L'affidabilità è ulteriormente rafforzata da tecniche come:
Controllo dell'impedenzaPer circuiti digitali ad alta velocità.
PAD RILASCI TERMICAPer ottimizzare la saldatura.
Tecnologia microviaPer PCB HDI compatti.
Rivestimenti conformiper umidità e resistenza alla polvere.
Anche i produttori globali implementanoSistemi di gestione della qualitàcome ISO 9001, ISO/TS 16949 (Automotive) e AS9100 (Aerospace). Questi garantiscono prestazioni coerenti e conformità con le industrie esigenti.
Il futuro dei PCB continua a evolversi con rapide tendenze tecnologiche. Applicazioni emergenti in5G, dispositivi Ai-guidati, veicoli elettrici e IoTCommissioni di domanda più sottili, più veloci e più durevoli. Le innovazioni includono:
PCB HDI (interconnessione ad alta densità): Consentendo più componenti in spazi più piccoli, consentendo smartphone e tecnologia indossabile.
Componenti incorporati: Integrazione di componenti passivi e attivi direttamente all'interno dei livelli PCB per il risparmio spaziale.
PCB core in metallo: Utilizzo di basi di alluminio o rame per una maggiore dissipazione del calore nell'illuminazione a LED e nell'elettronica di alimentazione.
Substrati biodegradabili: Rispondendo alle preoccupazioni per la sostenibilità, i PCB ecologici stanno guadagnando attenzione.
PCB stampato in 3D: Offrire prototipi flessibili e geometrie personalizzate.
Poiché le industrie richiedono frequenze più elevate, velocità più elevate e una migliore efficienza energetica, la tecnologia PCB continua ad adattarsi. L'elettronica automobilistica, ad esempio, richiede sempre più le schede in grado di resistere ad alte vibrazioni, ampie fasce di temperatura e controllo delle interferenze elettromagnetiche. I dispositivi medici si basano su PCB miniaturizzati che mantengono un'elevata affidabilità all'interno delle apparecchiature salvavita. Le società di telecomunicazioni investono in PCB ad alta frequenza per garantire una perdita minima del segnale nelle stazioni base 5G.
L'impatto di queste innovazioni è profondo: migliore connettività, trasporto più sicuro, assistenza sanitaria avanzata e consumo di energia più efficiente. In sostanza, l'evoluzione dei circuiti stampati influenza direttamente il futuro dell'infrastruttura tecnologica globale.
D1: Quanto dura un circuito stampato?
Un PCB di alta qualità può durare da 10 a 20 anni a seconda delle condizioni di utilizzo, della selezione dei materiali e della gestione termica. I PCB industriali e aerospaziali, progettati con specifiche più rigorose, possono durare ancora più a lungo con una manutenzione adeguata.
Q2: come faccio a scegliere il PCB giusto per la mia applicazione?
La scelta del PCB giusto prevede la valutazione dell'ambiente operativo, dei requisiti di potenza, della velocità del segnale e dei vincoli di progettazione fisica. Ad esempio, i PCB flessibili sono ideali per dispositivi indossabili, mentre le schede rigide multistrato sono migliori per i sistemi di elaborazione dei dati ad alta velocità. La consulenza con un produttore esperto garantisce materiale e progettazione ottimali.
I circuiti stampati sono la forza nascosta dietro la tecnologia moderna, garantendo che i dispositivi rimangano funzionali, affidabili ed efficienti. Dai progetti di base a singolo strato di gadget di consumo alle sofisticate strutture multistrato nelle apparecchiature aerospaziali e mediche, i PCB continuano a evolversi e ad adattarsi a nuove sfide.
AFanway, Combiniamo tecnologie avanzate, standard di qualità rigorosi e competenze del settore per fornire PCB che soddisfano diverse esigenze globali. Se stai cercando un partner di fiducia per supportare le tue esigenze di produzione elettronica,contattaciOggi e scopri come possiamo alimentare la tua innovazione.
-
