Circuito stampato (PCB)è la spina dorsale di praticamente tutti i dispositivi elettronici, dai gadget di consumo ai sistemi di controllo industriale. La scheda fornisce il supporto meccanico e l'interconnessione elettrica tra i componenti elettronici. Nel mondo odierno dominato dall'elettronica, la progettazione, il materiale e la qualità di fabbricazione di un PCB sono fondamentali per prestazioni, affidabilità e costi.
Forniscono un modo compatto, ripetibile e affidabile per interconnettere i componenti.
Garantiscono l'integrità del segnale, la distribuzione dell'alimentazione e la gestione termica.
Con tendenze come la miniaturizzazione, il 5G, l’intelligenza artificiale e l’IoT, i PCB avanzati (ad esempio HDI, rigido-flessibile) stanno diventando centrali per l’innovazione.
Si prevede che il mercato globale dei PCB raggiungerà circa 117,53 miliardi di dollari entro il 2032, riflettendo la forte domanda.
Quando si seleziona un PCB, generalmente ci si trova ad affrontare una decisione traFR4 (rigido)ERigid-Flex (un ibrido di rigido + flessibile). La scelta dipende dai vincoli meccanici, elettrici e di progettazione del prodotto. Di seguito sono riportate le domande guida su “come/perché/cosa” per aiutarti a decidere:
| Considerazione | Domanda chiave | Guida tipica |
|---|---|---|
| Sollecitazione meccanica e flessione | Quanta flessibilità o flessione subirà la tavola nel suo ciclo di vita? | Utilizzare Rigid-Flex se è necessaria una piegatura o una piegatura frequente; FR4 se la tavola rimane piatta. |
| Vincoli di spazio e peso | Perché il peso o la compattezza sono fondamentali? | Rigid-Flex può ridurre la necessità di connettori e cablaggi tra schede, risparmiando spazio e peso. |
| Costo e rendimento | Qual è il tuo budget e il volume previsto? | FR4 è più semplice ed economico per volumi elevati; Rigid-Flex presenta costi e complessità di processo più elevati. |
| Integrità del segnale e conteggio dei livelli | Quanti strati / quanto sono dense le tue tracce? | Entrambi possono supportare un numero elevato di strati, ma la flessibilità rigida può aiutare con l'instradamento in spazi ristretti. |
| Termico, Vibrazioni, Affidabilità | Perché dare priorità alla durabilità e all’affidabilità? | Rigid-Flex spesso offre prestazioni migliori in caso di urti e vibrazioni, ma deve essere progettato con attenzione. |
Esaminiamo ora nel dettaglio le due varianti.

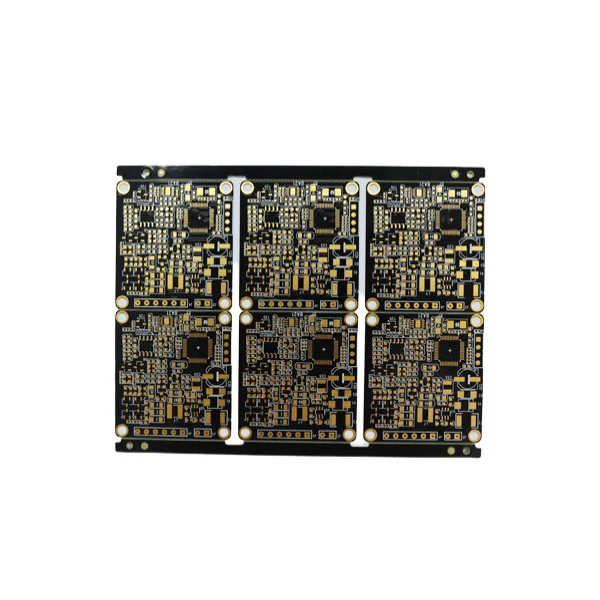

FR4 è il substrato più comunemente utilizzato per PCB rigidi. “FR” sta perRitardante di fiammae "4" è un grado di materiale. È costituito da un tessuto in fibra di vetro intrecciato con un legante in resina epossidica.
Di seguito è riportata una tabella tipicaScheda FR4parametri (questi numeri possono variare a seconda del fornitore e del grado Tg):
| Parametro | Valore/intervallo tipico | Note / Importanza |
|---|---|---|
| Costante dielettrica (Dk) | 3,8 – 4,8 (a 1 MHz) | Influisce sul controllo dell'impedenza e sul ritardo del segnale. |
| Fattore di dissipazione (Df) | ~0,009 (a 1 MHz) | Tangente di perdita: perdita di segnale in alta frequenza. |
| Forza elettrica | 800 – 1800 V/mil | Resistenza alla rottura dielettrica. |
| Tg (Temperatura di transizione vetrosa) | 130 °C, 140 °C, 150 °C, 170 °C | Una Tg più elevata offre una migliore affidabilità termica. |
| Spessore del pannello | 0,4 mm – 3,2 mm (comune) | Dipende dai vincoli meccanici/di adattamento. |
| Spessore del rame | 1 oncia (≈35 µm), 2 once, 3 once, 4 once | Rame più pesante per percorsi di corrente più elevati. |
| Traccia/spaziatura minima | ~4 mil (0,1 mm) o migliore | Dipende dalla capacità produttiva. |
| Finitura superficiale | ENIG, HASL, OSP, Immersion Ag, ecc. | Influisce sulla saldabilità, sull'affidabilità. |
Elettronica di consumo (smartphone, dispositivi indossabili, elettrodomestici)
Schede di controllo industriale, schede AD, alimentatori
Quando la tavola rimane piatta, senza necessità di piegatura o flessione
Non può piegarsi o flettersi senza rischiare crepe o delaminazione (a causa della struttura rigida in vetro+resina epossidica)
Per i componenti elettronici compatti e multisegmento che necessitano di interconnessioni flessibili, è preferibile il rigido-flessibile

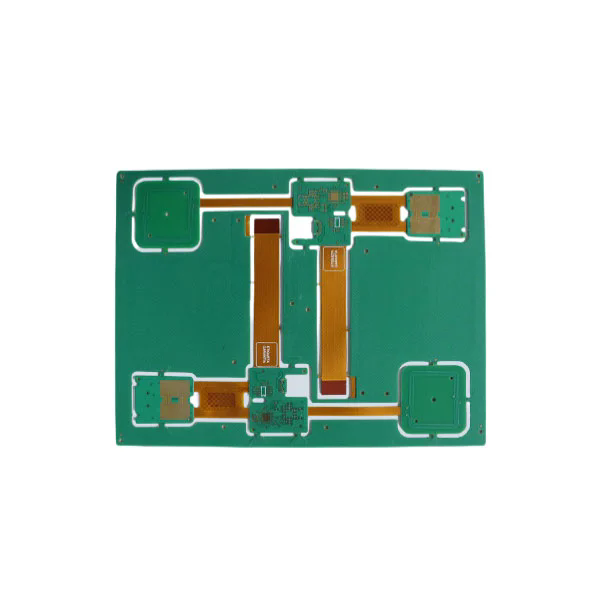

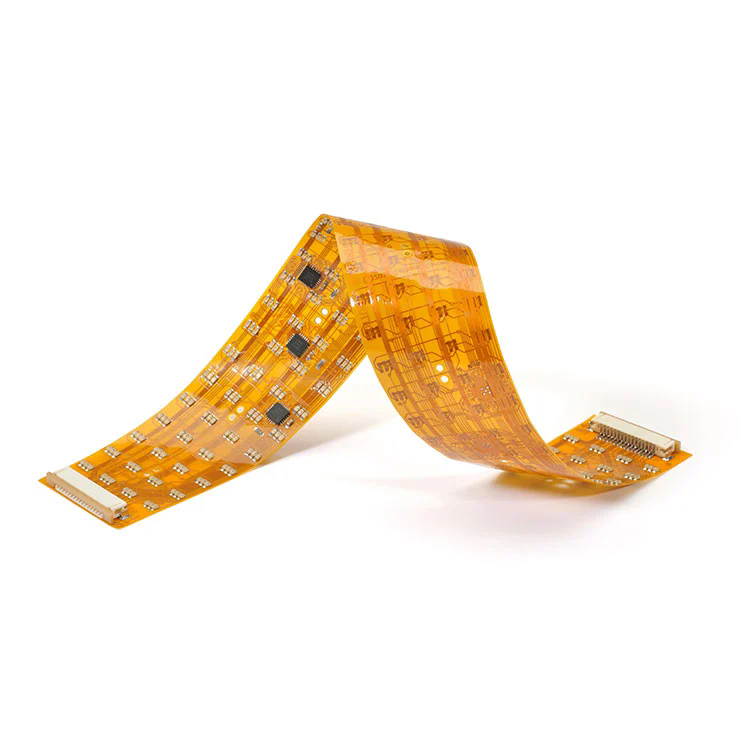

PCB rigido-flessibilecombina sezioni di circuito rigide (tipicamente FR4) e sezioni di circuito flessibili (poliimmide, poliestere, ecc.) in un'unica scheda integrata. Consente la flessione, la piegatura e una struttura 3D preservando il supporto rigido per il montaggio dei componenti.
Il design deve gestire attentamente le zone flessibili (raggio di curvatura, impilamento degli strati, transizioni in rame)
Gli strati rigidi e flessibili sono laminati attraverso trattamenti di incollaggio e adesione controllati.
Materiali flessibili tipici: pellicole di poliimmide, pellicole di copertura, strati adesivi
L'angolo di piega per strato è limitato (ad esempio, la poliimmide spesso ~0,5–2° per strato).
Dalle referenze del settore:
| Articolo | Parametro/Capacità | Note |
|---|---|---|
| Spessore tavola rigida + flessibile | 0,25 mm fino a 6,0 mm (combinato) | Dipende dalle combinazioni di livelli e dalla struttura |
| Strati | Fino a 32 strati in alcuni modelli | Combinazione multistrato rigido + flessibile |
| Traccia/spaziatura minima | 0,075 mm / 0,075 mm (≈ 3 mil) | Regione flessibile ad alta densità |
| Dimensione minima del foro/dimensione del cuscinetto | 0,10 mm / 0,35 mm | Per microvie, fori passanti ecc. |
| Spessore massimo del rame | 4 once (parte rigida) | Per correnti forti a sezione rigida |
| Rame flessibile (parte flessibile) | 0,5 – 2 once | Rame più chiaro sull'area flessibile |
| Opzioni di finitura superficiale | ENIG, immersione Ag, OSP, HASL, ecc. | Sia per sezioni rigide che flessibili |
| Adesione e laminazione | Preparazione speciale dell'adesione (plasma, ossido marrone) | Per garantire un incollaggio flex-rigido |
Eccellente in ambienti con vibrazioni elevate, urti e spazi limitati (ad esempio settore aerospaziale, dispositivi medici)
Riduce/elimina connettori e cablaggio interscheda
Semplifica l'assemblaggio integrando funzioni rigide e flessibili in un unico pezzo
Consente la piegatura del circuito 3D o la struttura multipiano
Maggiore complessità produttiva, maggiore rischio di rendimento
Richiede una progettazione attenta soprattutto nelle zone flessibili (raggio di curvatura, riduzione dello stress)
Il costo per scheda è più elevato, ma il costo del sistema potrebbe ridursi grazie al minor numero di connettori, cavi e fasi di assemblaggio
D1: Quanto spessore dovrebbe avere un PCB per la mia applicazione?
A1: Lo spessore del PCB dipende da vincoli meccanici, termici e di spazio. Le tipiche tavole rigide FR4 vanno da 0,4 mm a 3,2 mm. Nei progetti rigido-flessibili, lo spessore combinato è spesso compreso tra 0,25 mm e 6,0 mm. Più sottile è la tavola, maggiore è la flessibilità, ma diminuisce la stabilità meccanica.
Q2: Perché scegliere le tavole rigide-flessibili rispetto alle tavole rigide e flessibili separate?
A2: Il sistema rigido-flessibile riduce connettori, cablaggi e fasi di assemblaggio; migliora l'affidabilità sotto vibrazioni e consente una piegatura 3D compatta. Integra sia zone di montaggio rigide che sezioni flessibili in un'unica scheda.
D3: Quali proprietà elettriche dell'FR4 influiscono maggiormente sull'integrità del segnale?
A3: La costante dielettrica (Dk) influenza l'impedenza e la velocità di propagazione; il fattore di dissipazione (Df) influisce sulla perdita di segnale, soprattutto ad alta frequenza; Anche lo spessore del rame e la geometria della traccia svolgono un ruolo fondamentale.
AFanyway, siamo specializzati nella progettazione e produzione di soluzioni di circuiti stampati ad alte prestazioni su misura per applicazioni rigorose. Che tu abbia bisogno di PCB rigidi FR4 standard o di complesse schede Rigid-Flex, il nostro team di ingegneri applica decenni di esperienza per ottimizzare il layout, l'impilamento, la selezione dei materiali e la strategia di produzione.
Aderiamo a rigorosi standard di qualità e affidabilità, conformandoci alle linee guida IPC e supportiamo processi avanzati come HDI, microvia e impedenza controllata. Il nostro vantaggio competitivo risiede nel bilanciare costi, rendimento e capacità avanzate per le vostre esigenze di prodotto.
Se stai valutando se utilizzare FR4 o rigido-flessibile nel tuo prossimo progetto, o hai bisogno di prototipare o produrre su scala, Fanyway è pronto ad aiutarti.Contattacioggi per discutere i requisiti del tuo progetto e ottenere un preventivo.
