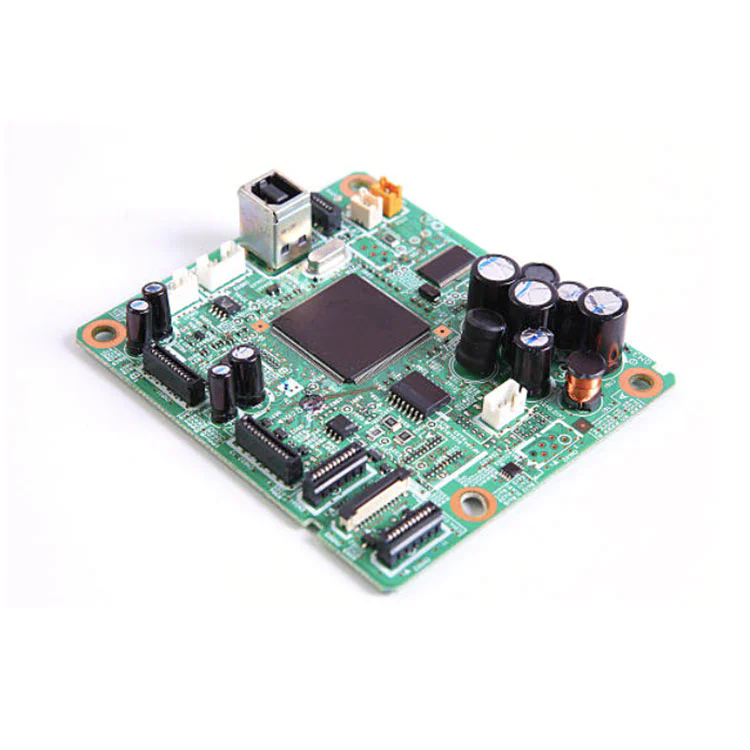

Nel mondo dell'elettronica in rapida evoluzione di oggi, la capacità di fondere più tecnologie PCB-resistenti, flessibili, flessibili, in una sola soluzione integrata è diventata critica.Gruppo PCB mistosta guadagnando importanza perché consente:
Design compatto e leggero: unisce substrati rigidi e flessibili per fattori di forma di risparmio spaziale.
Migliore durabilità e affidabilità: gli strati flessibili assorbono lo stress meccanico, riducendo il fallimento.
Efficienza dei costi: combina i processi per ridurre le fasi di assemblaggio, l'approvvigionamento e l'inventario.
Le attuali tendenze di ricerca di Google rivelano elevata domanda di termini come "Servizi di assemblaggio PCB misto", "Assemblaggio PCB rigido-Flex" e "Flex to Rigid PCB Integrazione". Struttudando questo articolo intorno al centro di quale query - "Cosa rende indispensabile il gruppo PCB misto per l'elettronica di oggi?" - Ci allineiamo a stretto contatto con gli intenti di ricerca degli utenti e gli argomenti di tendenza.
Di seguito è riportata una panoramica consolidata (in forma di tabella) che offre un'istantanea dettagliata delle specifiche di assemblaggio Misceed PCB. Questo dimostra la nostra professionalità e chiarezza.
| Caratteristica | Specifica / descrizione |
|---|---|
| Tipi di substrato | Strati FR-4 rigidi, strati flessibili in poliimmide, configurazioni rigide-flex |
| Conta dei strati | Fino a 20 strati (mix di rigido + flex); Stack tipico: rigido 6-8 + Flex 2-4 |
| Traccia/spazio minimo | Rigido: 4 mil/4 mil; Flex: 3 mil/3 mil |
| Tramite tipi | VIA a foro attraverso (THV), microvia (diametro ≥ 50 µm), sepolta e VIA cieca |
| Spessore del rame | 1 oz (tipico); Fino a 3 once di rame più pesante per segmenti flessibili ad alta corrente |
| Flex Bend Raggio | ≥ 10 × Spessore, standard: raggio di piega ≥ 0,5 mm per spessore flessibile 0,05 mm |
| Maschera di saldatura | Maschera di saldatura flessibile per aree flessibili, maschera rigida per FR-4; transizione senza soluzione di continuità |
| Componenti di assemblaggio | Componenti SMT/THT misti, a foro attraverso il buco, mista; Le zone flessibili possono includere irrigidimenti |
| Gestione termica | Piani di rame incorporati e VIA termica per gestire le aree di hotspot |
| Standard di qualità | IPC-6013 (Flex), IPC-6012 (Rigid), IPC-6018 (Rigid-Flex), IPC-A-600 Classe 2; ROHS / REACH CONDIZIONE |
Quali sono le considerazioni di progettazione e processo più critiche quando si pianifica un gruppo PCB misto?
Compatibilità materiale e pianificazione dello stack-up
L'interazione tra gli strati rigidi FR-4 e la poliimmide flessibile deve essere attentamente progettata per evitare la delaminazione durante la flessione. Il controllo del coefficiente di espansione termica (CTE) attraverso gli strati garantisce l'affidabilità a lungo termine attraverso cicli termici.
Traccia e tramite integrità nelle zone flessibili
Le zone flessibili richiedono tolleranze più severe: strati di rame più sottili, traccia/spazio controllati e ottimizzate tramite il design (ad es. Microviale riempite e placcate) per resistere alla fatica dalla flessione.
Piegare il raggio, la vita flessibile e lo stress meccanico
Specificare i raggi di curvatura adeguati (≥ 10 × spessore) e la conduzione di test di vita flessibile in condizioni dinamiche previste garantisce che le sezioni flessibili sopportano il movimento operativo.
Integrazione di irrigidimento per il gruppo componente
Gli irrigidimenti temporanei o permanenti (ad es. Fogli FR-4 o poliimmide appropriata adesiva) vengono spesso utilizzati per simulare il supporto rigido durante il gruppo SMT/THT su zone flessibili, garantendo un posizionamento e saldatura accurati, quindi rimossi se necessario.
Routing termico e segnale
I PCB misti combinano spesso circuiti ad alta potenza o RF. Corretto termico tramite array e piani di terra, abbinato a un'attenta assegnazione dello strato, mantenere l'integrità del segnale e la dissipazione del calore.
Producibilità e compromessi dei costi
Bilanciamento della complessità rispetto al costo: aumento dei conteggi di strati, microvia o rame pesante aumenta il prezzo. Le prime revisioni DFM (Design for Manufacibility) sono essenziali per convalidare la fattibilità e il rapporto costo-efficacia.
Funzionalità di test e ispezione
I design misti possono limitare AOI o raggi X standard; Possono essere necessari infissi personalizzati, maschere di prova per flessibilità o test di sonda volante per convalidare la connettività e il posizionamento dei componenti.
D1: per cosa viene utilizzato il gruppo PCB misto?
A1: è impiegato in cui le soluzioni di solo rigida non sono a corto di dispositivi indossabili, dispositivi pieghevoli, impianti medici, array di sensori aerospaziali-qualsiasi applicazione che richiede flessibilità, compattezza e affidabilità.
D2: Come puoi garantire l'affidabilità attraverso le transizioni flessibili?
A2: attraverso un'attenta progettazione dello stack-up (CTE corrispondente), raggi di curvatura controllati, resina epossidica o legame adesivo nelle zone di transizione, adeguato tramite placcatura e test in cicli meccanici simulati.
Il gruppo PCB misto si trova in prima linea nel moderno progettazione elettronica, inoltrando l'integrazione senza pari di tecnologie rigide e flessibili. La chiave sta nella meticolosa pianificazione dello stack-up, traccia/via precisione, test di flessione meccanica, analisi DFM e QA rigoroso per garantire sia le prestazioni che la redditività dei costi.
Se eseguiti correttamente: levano le regole di progettazione di esperti, materiali robusti e una produzione precisa: l'assemblaggio PCB messo sblocca le possibilità di nuovi prodotti in dispositivi indossabili avanzati, medici, aerospaziali, automobilistici e di consumo.

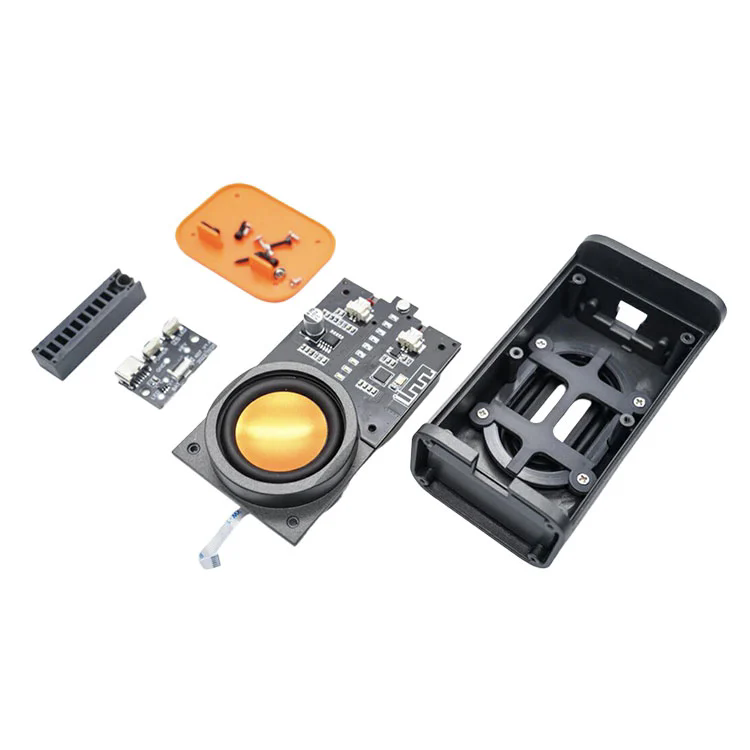

AFanway, portiamo oltre due decenni di competenza in PCB avanzato e fabbricazione di flessioni rigide. I nostri servizi di assemblaggio PCB misto combinano materiali di alta qualità, standard leader del settore (conformità IPC, ROHS/REACH) e supporto DFM su misura per ottenere soluzioni durevoli e ad alte prestazioni su vasta scala.
Che tu stia prototipando o scatenando alla produzione ad alto volume, il nostro team garantisce l'eccellenza da design a consegna.ContattaciOggi per elevare i progetti di prodotti con soluzioni di assemblaggio PCB misto ingegnerizzate con precisione.
