Dalla progettazione di PCB alla produzione di massa, Fanway offre servizi di produzione di PCB a svolta rapida come soluzioni unico per soddisfare le diverse esigenze del progetto e accelerare il tuo time-to-market.

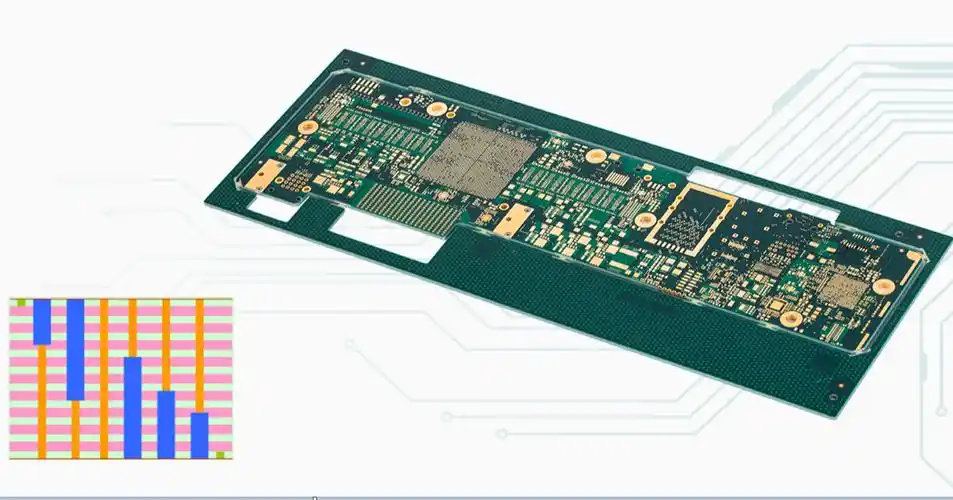

Il PCB HDI (PCB interconnessione ad alta densità) è un tipo di circuito stampato che offre una densità di cablaggio significativamente più elevata per unità di area rispetto ai PCB tradizionali. La fabbricazione di PCB HDI è diventata rapidamente la soluzione definitiva per la progettazione di dispositivi elettronici più piccoli, compatti e durevoli. Le caratteristiche chiave includono:
Larghezze/spazi di traccia più sottili(fino a 3/3 MIL) Abilitando connessioni più dense in aree vincolate.
Microvia(in genere <150 μm di diametro) che facilitano le interconnessioni ad alta densità tra gli strati.
Vias cieco/sepoltoCollegamento di strati interni senza penetranti superfici esterne, riducendo le dimensioni della scheda fino al 60% migliorando l'integrità del segnale.
Conteggi di livello elevato(fino a 20+ livelli) per supportare architetture multistrato complesse.
Come specialista di PCB HDI, Fanway Technology sfrutta 12+ anni di esperienza nella produzione HDI avanzata per fornire soluzioni su misura per le industrie che richiedono precisione e affidabilità:
Medico:Dispositivi impiantabili, apparecchiature diagnostiche.
Automotive:ADAS, sistemi di gestione delle batterie eV.
Comunicazioni 5G:Schede server ad alta velocità, moduli MMWAVE.
Elettronica di consumo:Smartphone pieghevoli, sensori IoT miniaturizzati.
Fanway si impegna ad essere il tuo provider di PCB HDI di fiducia e fornitore in Cina, combinando processi certificati ISO 9001 con gli standard di classe 3 IPC-6012 per garantire le prestazioni della missione.
Abbiamo un rigoroso sistema di controllo di qualità nella produzione, abbiamo vari test AOI, raggi X, test elettrici e così via per ispezionare PCB e componenti che garantiscono un prodotto di alta qualità.
Abbiamo una catena di approvvigionamento stabile che ci consente di ottenere materie prime a costi inferiori. Il sistema di localizzazione online e la produzione all-in-one possono aiutarci a ridurre i costi.
Il sistema di tracciamento online ci consente di tenere traccia dello stato dell'ordine e di controllare meglio il programma di produzione e consegnare il PCB HDI in tempo.
Il nostro team dedicato ti aiuta da concetto alla produzione.
| Classe tecnologica | Struttura | Complessità | Applicazioni |
| HDI Class 1 | 1+N+1 | Basso | Elettronica di consumo di base, dispositivi semplici |
| HDI Classe 2 | 2+N+2 | Medio | Elettronica di consumo avanzata, Automotive |
| HDI Classe 3 | 3+N+3 | Alto | Dispositivi ad alte prestazioni, sistemi AI 5G |
| HDI Classe 4 | 4+N+4 | Estremamente alto | Applicazioni all'avanguardia, semiconduttore |
| Conta dei strati | 1-108L |
| Spessore della tavola di finitura | 0,2 mm-10,0 mm |
| Dimensione del pannello massimo | 610mm *1200mm |
| Termina lo spessore del rame | 0,5oz-12oz |
| Larghezza della linea min | 2,5 mil/2,5 mil |
| Dimensione del foro di finitura min | 0,1 mm |
| Proprietà massima | 25: 1 |
| Tolleranza al controllo dell'impedenza | +/- 10% |
| Finiture superficiali | HASL (LF), Enlg, LMMSION TIN, LMMSION SILVER, dito dorato, tavola completa con placcatura in oro duro, OSP, ENEPLG |
| Materiali: | FR-4 TG150/TG170, Rogers, Arlon, Taconic, TUC Tu-872 SLK, Tu-883, Panasonic M6/M7, Bergguist ecc. |

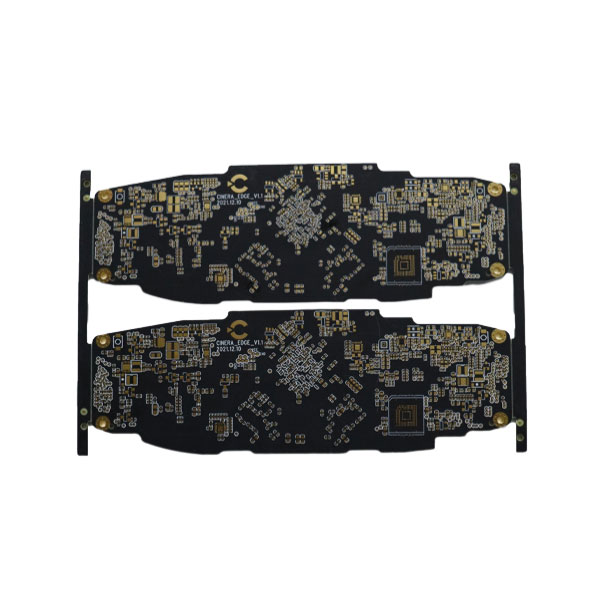

6L PCB fotoelettrico LED con HDI in 1 passaggio

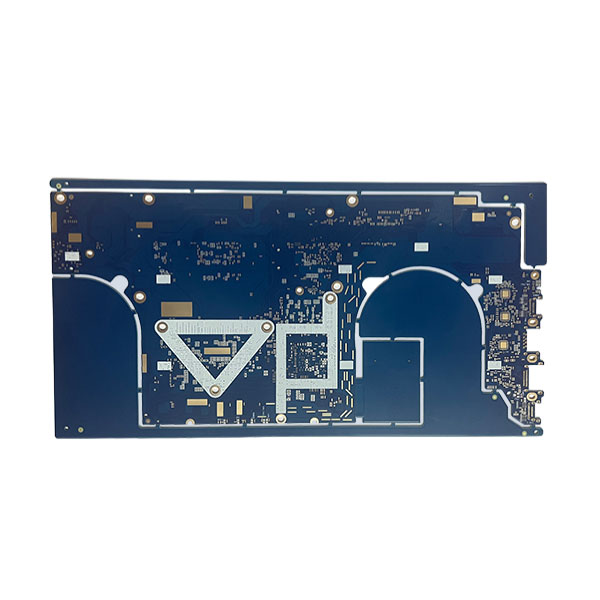

CONDATURA DEL PER LAPPOP 8L con HDI in 2 fasi

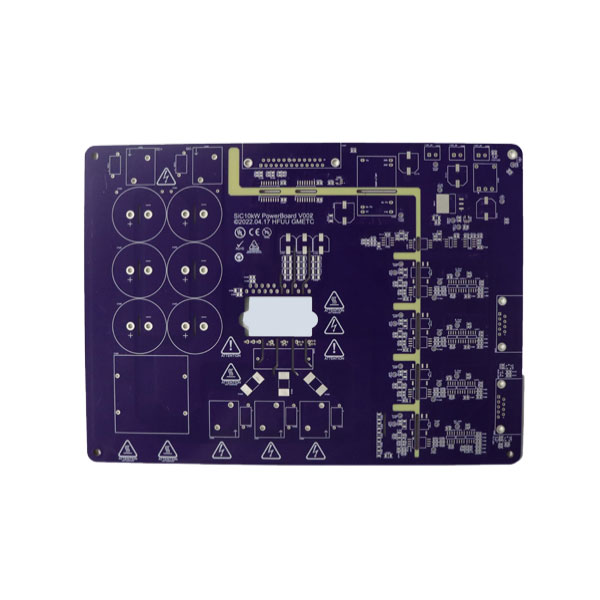

14L Rogers Hybrid PCB con HDI in 1 passaggio
Blind HDI multistrato tramite PCB
