I circuiti stampati ad alta densità (HDI) (PCB) sono diventati una pietra miliare dell'elettronica moderna, in particolare nelle applicazioni in cui la compattezza, le alte prestazioni e l'affidabilità sono fondamentali. Dagli smartphone e tablet all'elettronica aerospaziale e ai dispositivi medici, i PCB HDI offrono vantaggi unici rispetto a circuiti stampati convenzionali.

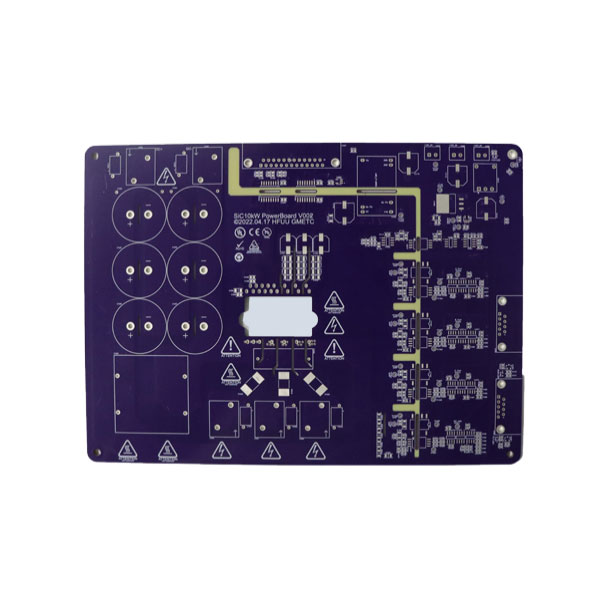

I PCB HDI sono circuiti stampati avanzati che presentano una densità di cablaggio più elevata per unità di area rispetto ai PCB tradizionali. A differenza dei PCB standard, che possono avere una semplice tecnologia a foro e tracce più grandi, i PCB HDI utilizzano microvia, VIA cieche e VIA sepolti per creare interconnessioni altamente efficienti.
Le caratteristiche chiave che distinguono i PCB HDI includono:
Microvia: VIA estremamente piccole, in genere meno di 150 micron di diametro, che collegano strati diversi senza assumere spazio eccessivo.
VIA cieca e sepolta: i VIA ciechi collegano strati esterni a strati interni, mentre VIA sepolti interconnette gli strati interni senza raggiungere la superficie.
Elevata densità di cablaggio: più interconnessioni per unità area consentono progetti compatti e migliore integrità del segnale.
Modelli di linea/spazio fine: linee strette come 3 mil e spaziatura a partire da 3 mil consentono più opzioni di routing in uno spazio limitato.
Queste funzionalità consentono ai PCB HDI di supportare la trasmissione del segnale ad alta velocità e ridurre gli effetti parassiti, rendendole ideali per applicazioni in cui le prestazioni non possono essere compromesse.
Di seguito è riportato un riepilogo professionale delle specifiche tecniche HDI PCB per un riferimento rapido:
| Parametro | Valore / intervallo tipico | Descrizione |
|---|---|---|
| Materiale del substrato | FR4, Rogers, Ptfe | Determina le prestazioni termiche e l'integrità del segnale |
| Strati | 4–20 strati | Il numero di livelli può essere personalizzato in base all'applicazione |
| Diametro di microvia | 0,10-0,15 mm | Piccolo via per ridurre l'utilizzo dello spazio e mantenere l'alta densità |
| Via tipo | Cieco, sepolto, attraverso | Collega i livelli in modo efficiente senza aumentare le dimensioni della scheda |
| Larghezza / spaziatura della linea | 3–5 mil | Capacità di linea fine per routing denso |
| Spessore del rame | 0,5–3 once/ft² | Supporta un'elevata gestione corrente e termica |
| Finitura superficiale | Enig, Hasl, OSP | Garantisce la saldabilità e l'affidabilità a lungo termine |
| Spessore della scheda min | 0,4–1,6 mm | Consente design più sottili per dispositivi compatti |
| Integrità del segnale | Impedenza controllata disponibile | Critico per applicazioni digitali e RF ad alta velocità |
| Prestazioni termiche | TG 130–180 ° C, FR4 specifico per HDI | Garantisce la stabilità sotto l'elevato stress termico |
Man mano che i dispositivi si riducono per le dimensioni ma richiedono una maggiore potenza di elaborazione, la necessità di tecnologie di interconnessione avanzata come HDI diventa più pressante. I PCB standard affrontano spesso limiti di routing e integrità del segnale, rendendoli meno adatti per dispositivi con funzionalità complesse. I PCB HDI affrontano queste sfide in diversi modi:
Prestazioni del segnale migliorate: i percorsi del segnale più brevi e più diretti riducono l'induttanza e la capacità, che minimizzano la perdita del segnale e la crosstalk.
Design compatto: con una densità di cablaggio più elevata e microvia, i PCB HDI consentono dispositivi più piccoli senza sacrificare la funzionalità.
Migliore affidabilità: meno livelli di routing e una migliore gestione termica riducono il rischio di fallimento in base alle operazioni ad alta frequenza.
Efficienza dei costi per la produzione ad alto volume: nonostante i costi di produzione iniziali, i PCB HDI riducono la necessità di più PCB in un singolo dispositivo, semplificando l'assemblaggio e abbassando i costi complessivi.
Supporto per componenti avanzati: la tecnologia HDI è essenziale per il montaggio di componenti con conteggio ad alto contenuto di pin come BGA (array di griglia a sfera), CSP (pacchetto scala chip) e altri IC a punta fine.
La rapida evoluzione di smartphone, dispositivi indossabili, elettronica automobilistica e strumentazione medica ha reso i PCB HDI una scelta critica per i produttori in cerca di prestazioni senza aumentare le dimensioni del dispositivo.
La produzione di PCB HDI prevede tecniche di fabbricazione avanzate che richiedono un controllo preciso su materiali, processi e garanzia della qualità. I passaggi chiave nella produzione di PCB HDI includono:
Selezione del materiale: vengono scelti substrati con elevata stabilità termica e bassa perdita dielettrica in base ai requisiti di applicazione. I materiali comuni includono i laminati High-TG FR4, Rogers e PTFE.
Processo di laminazione: più strati vengono laminati insieme usando alta pressione e temperatura per garantire un'adesione perfetta e l'isolamento elettrico.
Drilling di microvia: la perforazione laser è comunemente utilizzata per le microvia, consentendo diametri piccoli fino a 0,10 mm. Questo passaggio richiede una precisione estrema per evitare disallineamenti o danni.
Placcatura di rame: il rame è elettro -elettora per riempire VIA e percorsi conduttivi del modulo. Lo spessore è attentamente controllato per supportare la capacità di carico corrente.
Patterning: la fotolitografia avanzata definisce i modelli di linea/spazio sottili, garantendo un routing accurato e denso.
Finitura superficiale: vengono applicate le finiture ENIG, OSP o HASL per garantire la saldabilità e l'affidabilità a lungo termine.
Test elettrici: ogni scheda subisce rigorosi test per continuità, impedenza e cortometraggi per garantire la conformità alle specifiche di progettazione.
La combinazione di questi processi garantisce che i PCB HDI possano supportare in modo affidabile segnali ad alta velocità, componenti ad alta densità e condizioni termiche esigenti.
D1: Quali applicazioni beneficiano di più dai PCB HDI?
A1: i PCB HDI sono ideali per dispositivi ad alte prestazioni in cui i vincoli di spazio e l'integrità del segnale sono fondamentali. Ciò include smartphone, tablet, elettronica indossabile, dispositivi medici, apparecchiature aerospaziali, elettronica automobilistica e hardware di rete ad alta velocità. La loro capacità di gestire componenti a punta fine e interconnessioni complesse li rende superiori in tali scenari.
D2: In che modo l'affidabilità del PCB HDI si confronta con i PCB convenzionali?
A2: i PCB HDI forniscono una maggiore affidabilità a causa di percorsi di interconnessione più brevi, perdita di segnale ridotta, migliori prestazioni termiche e meno punti di saldatura nei gruppi ad alta densità. Questi fattori riducono il rischio di insufficienza elettrica, degrado del segnale e sollecitazione termica, rendendo i PCB HDI adatti per applicazioni mission-critical in cui i PCB convenzionali potrebbero non riuscire.
AFanway, HDI PCB Manufacturing è allineato con gli standard leader del settore e il rigoroso controllo di qualità. Fanway è specializzata in PCB multistrato ad alta densità che combinano prestazioni, durata e scalabilità sia per la produzione di prototipo che di massa. Differenziatori chiave dei PCB Fanway HDI includono:
Personalizzazione: conteggio dei livelli su misura, materiale del substrato e specifiche di linea/spazio per soddisfare i requisiti specifici del progetto.
Capacità di fabbricazione avanzate: microvia a base di laser, modelli di linea fine e opzioni di impedenza controllata.
Rapido inversione di tendenza: i processi di produzione semplificati consentono una prototipazione rapida e una consegna tempestiva per i progetti critici di mercato.
Assicurazione della qualità: ogni scheda subisce test elettrici, ispezione ottica e verifica funzionale per garantire difetti zero.
Supporto tecnico: Fanway fornisce una consulenza tecnica completa per ottimizzare i progetti per la produzione, le prestazioni e l'efficienza dei costi.
Per le aziende che desiderano integrare i PCB HDI ad alte prestazioni nei loro prodotti, Fanway offre soluzioni affidabili che mantengono l'eccellenza dalla prototipazione alla produzione su vasta scala.
