Fanway è specializzata nella fornitura di servizi di assemblaggio PCB end-to-efficienti efficienti e affidabili, su misura per i tuoi requisiti unici per accelerare il successo del prodotto.
I substrati utilizzano FR-4 o materiali ad alta frequenza (come Rogers 4350B).
Viene adottata la placcatura in oro o il trattamento superficiale OSP per garantire l'affidabilità del contatto.
I componenti chiave, come i moduli DC-DC, sono sottoposti a test di invecchiamento al 100%.
Le schede madri PCBA di ricarica sono classificate in due tipi in base alla modalità di ricarica:
Pile di ricarica AC e pile di ricarica DC.

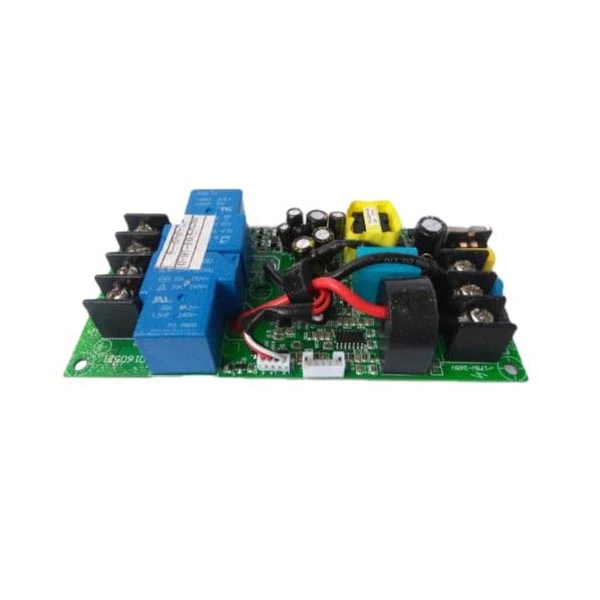

Circuito della pila di ricarica CA:Questa scheda converte l'alimentazione CA della rete in alimentazione CC tramite il caricabatterie di bordo (OBC) del veicolo. Le sue funzioni principali includono:
Controllo terminale CP:Comunica con il BMS del veicolo utilizzando segnali PWM per monitorare lo stato di carica (ad esempio, inserimento della pistola, preparazione della carica, avvio della carica). La tensione di funzionamento è 12V/9V/6V con una frequenza di 1kHz.
Rilevamento terminale CC:Conferma lo stato di connessione della pistola di ricarica attraverso modifiche della resistenza e determina la capacità di corrente in uscita (ad esempio, una resistenza di 1,5 kΩ corrisponde a una corrente di 8 A).
Parametri tipici:Ingresso 220V AC, potenza in uscita 7kW/11kW, grado di protezione IP54.

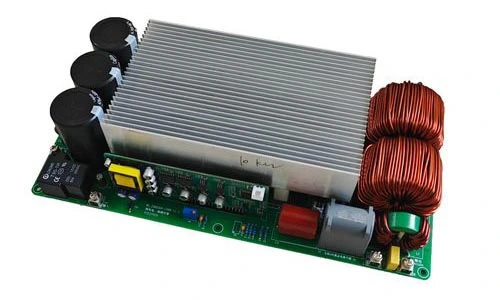

Circuito della pila di ricarica CC:Questa scheda emette direttamente alimentazione CC ad alta tensione. I suoi moduli principali includono:
Raddrizzatore AC/DC e modulo PFC:Converte 380 V CA trifase in CC ad alta tensione (750-850 V) utilizzando la tecnologia attiva di correzione del fattore di potenza (PFC), con efficienza superiore al 97%.
Modulo di conversione CC/CC:Regola la tensione sull'intervallo richiesto dalla batteria (ad esempio, 200-920 V) tramite la topologia risonante LLC e supporta il controllo dinamico della corrente (fino a diverse centinaia di ampere).
Parametri tipici:Ingresso 380 V CA, potenza in uscita 30-120 kW, chip di controllo principale STM32F207ZET integrato, supporta la comunicazione CAN/RS-485.
Stazioni di ricarica comunitarie:Dare priorità alle prestazioni EMC (norma EN 61000-6-2).
Stazioni di ricarica ultrarapida autostradali:Deve soddisfare il requisito di tensione di resistenza all'isolamento di 2000 V.
Fanway fornisce una soluzione di substrato per circuiti stampati stabile ed efficiente. Non esitare a contattarci per ulteriori informazioni
