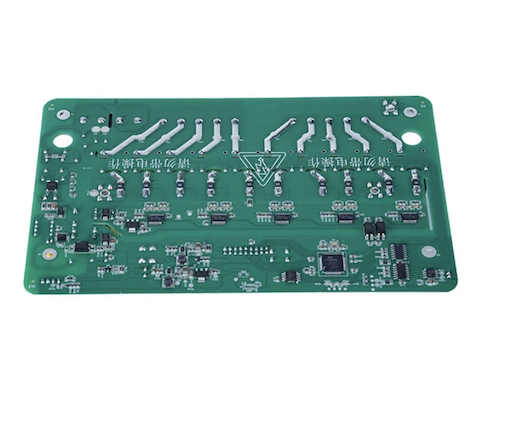

Assemblaggio SMT e THT di schede PCB di prototipazione rapida

L'assemblaggio SMT e THT della scheda PCB per prototipazione rapida fornito da Fanway inizia con una revisione DFM che rileva la spaziatura dei pad, le dimensioni dei fori e i problemi di spazio dei componenti prima che il primo componente venga posizionato. Quindi assembliamo la tua scheda utilizzando il posizionamento SMT, la saldatura a foro passante e il test completo. Con la consegna entro 24 ore dalla conferma del file, riceverai le schede di lavoro abbastanza velocemente da mantenere lo sviluppo in movimento. Un pezzo è il nostro minimo per rendere il tuo budget e il tuo pagamento più flessibili.

Vantaggi dell'assemblaggio PCB del prototipo

1. Validazione anticipata, riduzione del rischio

L'assemblaggio SMT e THT della scheda PCB per prototipazione rapida ti consente di testare la progettazione del tuo circuito nel mondo fisico prima di impegnarti in costose attrezzature di produzione e ordini di componenti di grandi dimensioni. Individuare un difetto di progettazione in questa fase costa una frazione di quanto sarebbe necessario per rielaborare un lotto prodotto in serie. Un’iterazione del prototipo può prevenire una perdita catastrofica che altrimenti verrebbe scoperta solo dopo la costruzione di migliaia di unità.

2. Iterazione accelerata di ricerca e sviluppo

I tempi di consegna rapidi, in genere 24 ore, significano che il tuo team di ingegneri può ricevere nuove revisioni della scheda in pochi giorni e iniziare immediatamente i test. Cicli di iterazione più brevi consentono ulteriori perfezionamenti della progettazione nell'ambito della stessa sequenza temporale del progetto, migliorando direttamente la maturità del prodotto prima del rilascio in produzione.

3. Sviluppo firmware parallelo

Le schede prototipo forniscono una vera piattaforma hardware per gli ingegneri del software per scrivere e testare il codice incorporato. Invece di attendere le schede di produzione, lo sviluppo del firmware può procedere parallelamente alla convalida dell’hardware, comprimendo il programma complessivo del progetto. Questo flusso di lavoro parallelo è essenziale per soddisfare finestre di mercato ristrette.

4. Struttura dei costi controllata

La produzione in piccoli lotti mantiene le spese della fase di prototipo molto al di sotto del costo di una produzione completa. I team di ricerca e sviluppo e le startup possono ordinare esattamente il numero di schede necessarie per i test, evitando scorte in eccesso e esborsi di capitale non necessari. Questa flessibilità rende la prototipazione accessibile anche per progetti con budget limitati.

Perché gli ingegneri scelgono Fanway

Fanway comprende le esigenze della fase di prototipazione: velocità, precisione e controllo dei costi. Ecco i vantaggi specifici che spingono gli ingegneri a tornare.

1. Esecuzione velocissima:dai file Gerber alle schede spedite in 24 ore. I cicli di svolta rapida standard richiedono da 3 a 7 giorni; la nostra consegna 24 ore su 24 consente ai team di ingegneri di completare più cicli di convalida del progetto entro la stessa sequenza temporale del progetto.

2. Nessuna quantità minima d'ordine:costruire da 1 a 50 unità in modo conveniente. I team di ricerca e sviluppo e le startup possono ordinare esattamente ciò di cui hanno bisogno per i test senza impegnarsi in grandi quantità, mantenendo sotto controllo i budget dei prototipi.

3. Monitoraggio della produzione in tempo reale:attraverso il nostro portale di produzione online, i clienti possono monitorare in qualsiasi momento lo stato di avanzamento dell'assemblaggio. Lo stato di ogni scheda è trasparente dal posizionamento al test e ogni passaggio è tracciabile, quindi la pianificazione del progetto non si basa più su e-mail o telefonate.

4. Capacità di posizionamento di precisione:I sistemi di posizionamento ASM SiPlace SX2 raggiungono una precisione di posizionamento di 0,1 mm per i componenti 01005. Questo livello di precisione garantisce che i componenti in miniatura siano posizionati correttamente su schede ad alta densità, il che determina direttamente se un prototipo che utilizza pacchetti ultra piccoli funzionerà correttamente.

5. Supporto tecnologico misto:I connettori SMT, THT e press fit possono essere assemblati sulla stessa scheda. Quando il tuo progetto include sia chip BGA che connettori di grandi dimensioni, non è necessario suddividere la produzione tra più fornitori; completiamo tutto in un'unica struttura.

6. Gestione BGA e CSP:I componenti BGA e CSP con passo da 0,3 mm sono assemblati e verificati con ispezione a raggi X. Ciò supporta i progetti che utilizzano l'ultima generazione di dispositivi ball grid array a passo fine. La qualità dei giunti di saldatura per questi componenti non può essere confermata dalla sola ispezione ottica; I raggi X sono l'unico metodo di verifica.

7. Sostegno allo sviluppo senza rischi:Il controllo DFM gratuito rileva gli errori di progettazione prima della produzione e le statistiche mostrano che l'83% dei problemi di assemblaggio deriva da difetti di producibilità in fase di progettazione. Per la protezione della proprietà intellettuale, firmiamo accordi di riservatezza e utilizziamo il trasferimento di dati crittografati in modo che i file di progettazione non vengano divulgati o utilizzati per altri scopi. Per l'approvvigionamento dei componenti, abbiamo accesso a oltre 20 milioni di parti in stock e ci integriamo con i principali distributori come Mouser e DigiKey, quindi i componenti prototipo di piccole quantità non rappresentano un problema per quanto riguarda le quantità minime di ordine o i tempi di consegna.

Aree di applicazione

Il servizio di assemblaggio SMT e THT di schede PCB di prototipazione rapida di Fanway è ampiamente utilizzato nei seguenti campi.

Dispositivi IoT e indossabili:il fattore di forma ridotto, l'alta densità e il basso consumo energetico richiedono un posizionamento preciso e un'iterazione rapida durante la prototipazione. I prodotti tipici includono sensori intelligenti, bande di monitoraggio sanitario e moduli di comunicazione wireless.

Moduli di controllo automobilistici:nell'elettronica dei veicoli richiedono elevata affidabilità e resilienza ambientale. I prototipi ECU, le schede di gestione delle batterie BMS e i moduli di controllo della carrozzeria richiedono tutti verifiche funzionali e test di affidabilità indispensabili in fase di prototipo.

Strumenti diagnostici medici:i dispositivi medici comportano una rigorosa approvazione normativa; una validazione approfondita in fase di prototipo è un prerequisito per la successiva certificazione FDA o CE. Ciò include schede madri del monitor, schede di controllo a ultrasuoni e apparecchiature diagnostiche portatili.

Sistemi di test aerospaziali:requisiti di elevata affidabilità implicano che ogni modifica progettuale deve essere verificata fisicamente. Le schede prototipo per i controller dell'avionica e i sistemi di acquisizione dati dei test di volo devono soddisfare le specifiche del rivestimento conforme di livello militare e del connettore THT press fit.

Apparecchiature per telecomunicazioni e reti:le schede complesse ad alta velocità traggono vantaggio dall'assemblaggio del prototipo per convalidare l'integrità del segnale prima della produzione. Ciò include le schede madri del router, le schede di controllo dei moduli ottici e le schede RF della stazione base.

Test e controllo qualità

Il test per l'assemblaggio SMT e THT di schede PCB di prototipazione rapida è un passaggio fondamentale nella produzione elettronica. Fanway offre una gamma completa di servizi di test.

In Circuit Testing verifica le prestazioni elettriche dei singoli componenti e dei circuiti sulla scheda assemblata, rilevando rapidamente cortocircuiti, interruzioni e deviazioni dei parametri dei componenti.

I test funzionali confermano che la scheda funziona come progettato in condizioni operative reali, simulando scenari di utilizzo reali.

Il Burn In Testing sottopone le schede a un funzionamento prolungato per identificare i guasti iniziali prima che raggiungano il campo, garantendo che le schede consegnate non mostrino difetti nascosti durante il funzionamento continuo.

L'ispezione ottica automatizzata rileva difetti di saldatura, errori di posizionamento dei componenti e problemi di polarità, coprendo l'ispezione completa della qualità dell'aspetto del giunto di saldatura.

L'ispezione a raggi X fornisce visibilità sui giunti nascosti come BGA e LGA che non possono essere ispezionati otticamente, confermando l'integrità del giunto di saldatura per i dispositivi ball grid array.

Problemi e prevenzione delle assemblee comuni

Scarsa qualità della saldatura, inclusi giunti freddi, ponti di saldatura e saldatura insufficiente.

Prevenzione:profili di rifusione controllati e ispezione della pasta saldante SPI, in cui lo spessore e la forma della pasta vengono registrati per ciascuna scheda.

Errori di posizionamento dei componenti che comportano un orientamento o una posizione errati.

Prevenzione:Ispezione AOI dopo il posizionamento e verifica ai raggi X per BGA.

Mancata corrispondenza del pacchetto in cui il pacchetto del componente non corrisponde al design del pad PCB.

Prevenzione:Revisione DFM prima della produzione, in cui il nostro team di ingegneri controlla le dimensioni dell'imballaggio di ciascun componente.

Errori di file come livelli Gerber mancanti o file di drill errati.

Prevenzione:verifica ingegneristica di tutti i file in arrivo per garantire la completezza dello strato e le corrette coordinate di perforazione.

Quale processo di assemblaggio è adatto a te?
